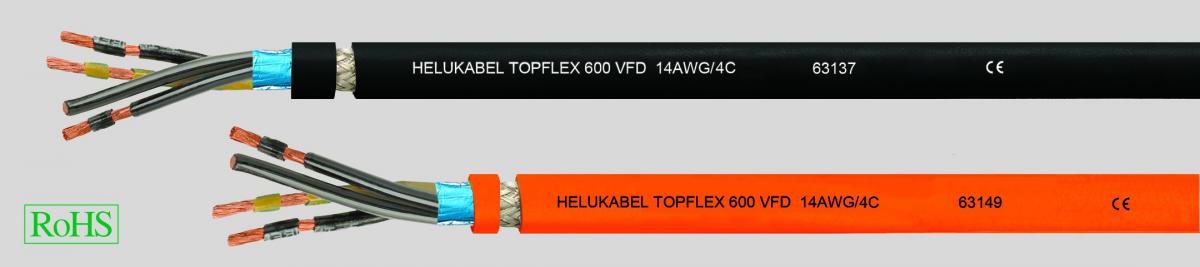

TOPFLEX® 600 VFD ЧЕРНЫЙ ЭМС, гибкий кабель для питания электродвигателей, маслостойкий, NFPA 79 Edition 2007

  • Силовой PVC-кабель для двигателей в соответствии с UL 1277 и UL 2277
  • Температурный диапазон от -25°C до +90°C
  • Номинальное напряжение
  • TC 600 В
  • WTTC 1000 В
  • Испытательное напряжение 4000 В
  • Минимальный радиус изгиба подвижно 6хØ кабеля
  • Сопротивление связи макс. 250 Ом/км
  • Медные лужёные тонкопроволочные проводники, размеры в соответствии с AWG
  • Специальная PVC-изоляция жил с прозрачной нейлоновой скин-оболочкой
  • Чёрные жилы с цифровой маркировкой белого цвета
  • Желто-зеленая жила заземления во внешнем повиве
  • Повивная скрутка жил с оптимальным шагом
  • Обмотка из флиса
  • 1. Экран из специальной алюминиевой плёнки
  • 2. Экран из оплётки из лужёных медных проволок, оптимальное покрытие пр. 85%
  • Текстильный разделитель
  • Специальная внешняя PVC-оболочка
  • Цвет оболочки - чёрный (RAL 9005) или оранжевый (RAL 2003)
  • Разметка метража в футах
  • Самозатухающий и не распространяющий горение в соответствии с CSA FT4
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
  • Устойчивый к УФ-излучению
  • Испытания
  • UL:
  • TC-ER, WTTC 1000 V, MTW, NFPA 79 2012,
  • PLTC-ER (AWG 18 - AWG 12),
  • ITC-ER (AWG 18 - AWG 12) OIL RES I & II,
  • 90°C dry / 75°C wet, Cold Bend Test -40°C
  • Класс 1 разд. 2 per NEC тип. 336, 392, 501
  • CSA:
  • c (UL) CIC-TC FT4, AWM I/II A/B FT4
  • VFD = Variable Frequency Drive (частотно-регулируемый привод)
  • Силовой кабель высокой гибкости с повышенной маслостойкостью для современных серводвигателей; двойное экранирование посредством плёнки из специального алюминия (100% покрытие) и лужёной медной оплётки (пр. 85% покрытие) обеспечивает хорошую защиту от электрических помех и возникающих в результате них перебоев в работе. Согл. NFPA 79 2007 допущен для открытой, незащищённой прокладки как в кабельных лотках, так и в промышленных установках. Специальная PVC-оболочка чрезвычайно устойчива к маслам, хладагентам и растворителям и поэтому идеально подходит для промышленного применения при открытой прокладке, прокладки в трубах и земле.
  • ЭМС = электромагнитная совместимость
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана .
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Art.-Nr.

Aderzahl x
Nennquer-
schnitt mm²

AWG-Nr.

  • Außen-Ø

  • ca. mm



  • Cu-Zahl

  • kg / km



  • Gewicht

  • ca. kg / km



  • Preis

  • EUR / 100m

  • Cu 150,-

63139

4 G 1

18

9,9

52,0

164,0

403,00

63140

4 G 1,5

16

11,4

72,0

183,0

543,00

63137

4 G 2,5

14

12,5

118,0

197,0

864,00

63141

4 G 4

12

14,0

182,0

267,0

1410,00

63142

4 G 6

10

17,1

256,0

402,0

2472,00

63143

4 G 10

8

22,3

417,0

668,0

2778,00

63144

4 G 16

6

25,4

651,0

918,0

3462,00

63145

4 G 25

4

30,1

910,0

1363,0

5571,00

63146

4 G 35

2

35,3

1411,0

1994,0

7509,00
