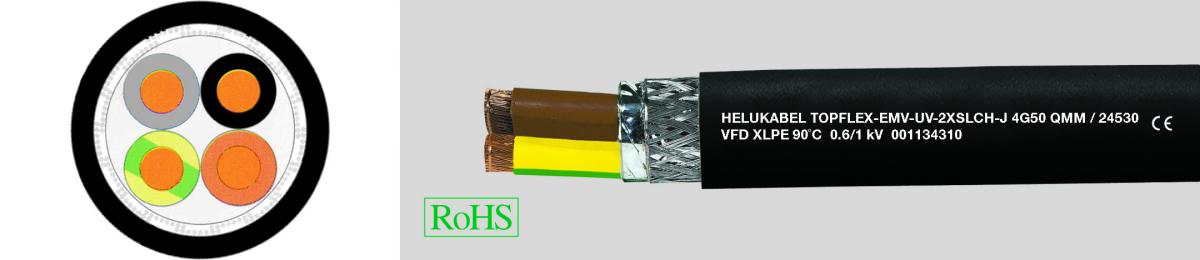

TOPFLEX®-EMV-UV-2XSLCH-J for power supply connections to frequency converters, halogen-free, double screened, higher current carrying capacity, 0,6/1kV, meter marking

  • Специальный кабель подключения двигателей для частотных преобразователей на основании DIN VDE 0250
  • Температурный диапазон
  • подвижно от -5 °C до +90 °
  • стационарно от -40 °C до +90 °C
  • Допустимая температура проводника +90°C
  • Номинальное напряжение U0/U 600/1000 В
  • Максимально допустимое рабочее напряжение
  • однофазный и трехфазный переменный ток 700/1200 В
  • постоянный ток 900/1800 В
  • Испытательное напряжение 4000 В
  • Сопротивление изоляции мин. 200 МОм x км
  • Сопротивление связи
  • в зависимости от сечения проводника макс. 250 Ом/км
  • Минимальный радиус изгиба
  • в свободном движении:
  • до 12 мм: 10x Ø кабеля
  • >12 до 20 мм: 15x Ø кабеля
  • >20 мм: 20x Ø кабеля
  • стационарно:
  • до 12 мм: 5x Ø кабеля
  • >12 до 20 мм: 7,5x Ø кабеля
  • >20 мм: 10x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
  • Изоляция жил из сшитого полиэтилена (XLPE)
  • Цвета жил: черный, коричневый, серый
  • Жила заземления желто-зеленая
  • Концентрическая повивная скрутка жил
  • 1. Экран со специальной алюминиевой фольгой
  • 2. Экранирование оплеткой из луженой медной проволоки, оптимальное покрытие пр. 85 %
  • Специальная полиолефиновая оболочка
  • Цвет оболочки черный (RAL 9005)
  • C разметкой метража
  • Безгалогеновый
  • Низкая рабочая емкость
  • Малое сопротивление связи обеспечивает хорошую электромагнитную совместимость
  • Этот экранированный кабель имеет XLPE-изоляцию, отличается малой емкостью экрана. Благодаря этому он обеспечивает низкие потери при передаче мощности по сравнению с PE-кабелями
  • Оптимальное экранирование позволяет использовать этот кабель для подключения к частотным преобразователя
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
  • Соответствует требованиям к ЭМС согласно EN 55011 или DIN VDE 0875 раздел 11
  • **) Токовая нагрузка при непрерывной эксплуатации до температуры 30 °C. При температурах, превышающих это значение, действуют коэффициенты пересчета в соответствии с DIN VDE 0298 ч. 4.
  • TOPFLEX®-EMV-UV-2XSLCH-J для частотных преобразователей обеспечивает отличную электромагнитную защиту. Повышенная допустимая температура проводника (+90°C) позволяет ему выдерживать увеличенные токовые нагрузки по сравнению с PE-изолированными кабелями. Применяется в качестве кабеля подключения и соединительного кабеля при средних механических нагрузках, при стационарной прокладке и ограниченном свободном движении. Предназначен для сухих и влажных помещений. При прокладке на открытом воздухе и в земле необходимо использовать защитные трубы (исключить в них скопление воды). Используется в автомобильной, пищевой отрасли, на экологически чистых производствах, в упаковочной промышленности и в станкостроении. Применяется в манипуляторах, в механизмах SIMOVERT для насосов, вентиляторов, ленточных транспортеров, систем кондиционирования воздуха и т.п. Используется во взрывоопасных зонах.
  • ЭМС = электромагнитная совместимость
  • Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обоих концах оплетки экрана.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Art.-Nr.

Aderzahl x
Nennquer-
schnitt mm²

Außen-Ø

ca. mm

Betriebskapazität

Kopplungswiderstand

Strombelastbarkeit **)

mit 3 belasteten Adern

in Ampère

Cu-Zahl

kg / km

Gewicht

ca. kg / km

Preis

EUR / 100m

Cu 150,-

Ader / Ader

ca. nF / km

Ader / Schirm

ca. nF / km

bei 1 MHz

Ohm/km

bei 30 MHz

Ohm/km

24522

4 G 1,5

10,1

70

110





23

95,0

230,0

317,00

24523

4 G 2,5

11,2

80

130

18

210

32

150,0

300,0

370,00

24524

4 G 4

12,8

90

150

11

210

42

235,0

485,0

649,00

24525

4 G 6

14,9

90

150

6

150

54

320,0

630,0

773,00

24526

4 G 10

17,7

120

200

7

180

75

533,0

860,0

997,00

24527

4 G 16

20,9

140

230

9

190

100

789,0

1290,0

1724,00

24528

4 G 25

25,3

120

210

4

95

127

1236,0

1860,0

2274,00

24529

4 G 35

28,0

150

260

3

85

168

1662,0

2610,0

4081,00

24530

4 G 50

32,3

190

320

2

40

192

2345,0

2950,0

4505,00

24531

4 G 70

37,6

190

320

2

45

246

3196,0

3950,0

5854,00

24532

4 G 95

41,6

250

410

1

50

298

4316,0

5300,0

6086,00

24533

4 G 120

44,8









346

5435,0

6600,0

6893,00

24534

4 G 150

52,3









399

6394,0

7040,0

8673,00

24535

4 G 185

58,7









456

7639,0

8380,0

13186,00
