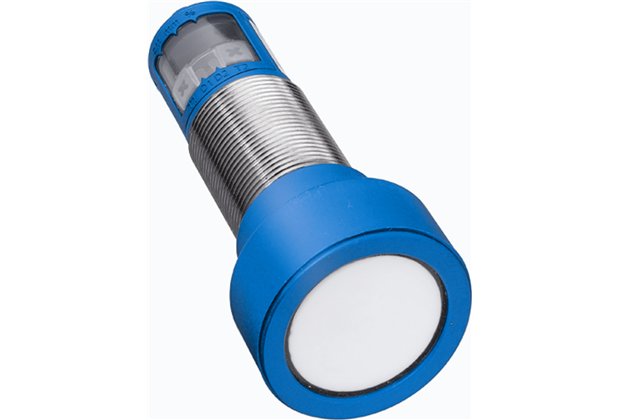

UM30-215113 600 mm ... 6,000 mm, 8,000 mm ± 0.15 % Straight 270 g 60 ms

Номер артикула: 6036920

Краткий обзор

  • Высокая точность измерения с фиксацией времени прохождения, объекты распознаются независимо от их цвета (в т. ч. стекло, жидкости и пленки)
  • Дальность сканирования до 8000 мм
  • Дисплей для быстрой и удобной настройки датчика
  • Невосприимчив к пыли, грязи и туману
  • Доступна версия с комбинированным аналоговым и цифровым выходом
  • Работа в режимах синхронизации и мультиплексера
  • Регулируемая чувствительность
  • Три режима работы: расстояние до объекта (DtO), окно (Wnd) и объект между датчиком и фоном (ObSB)

Преимущества

  • Простая интеграция в систему благодаря компактной конструкции
  • Возможность гибкой адаптации под требования применения благодаря широким конфигурационным возможностям
  • Высочайшая надежность результатов измерения за счет удаления взаимной интерференции с помощью режимов синхронизации и мультиплексера
  • Экономичная организация контроля за участками благодаря синхронизации датчиков
  • Офлайн-настройка датчика через дисплей позволяет выполнять предварительное конфигурирование и экономит время при вводе в эксплуатацию
  • Интегрированная температурная компенсация обеспечивает высокую точность измерения и оптимальные результаты
  • Режим ObSB обеспечивает возможность распознавания объектов между датчиком и запрограммированным фоном
  • ПРОИЗВОДИТЕЛЬНОСТЬ

    Дистанция измерения, предельная дистанция измерения 600 mm ... 6.000 mm, 8.000 mm
    Разрешение ≥ 0,18 mm
    Воспроизводимость ± 0,15 % 1)
    Точность ± 1 % 1) 2)
    Температурная компенсация
    Время отклика 240 ms
    Время вывода 60 ms
    Ультразвуковая частота (типичная) 80 kHz
    Зона действия (типичная) См. диаграммы
    Доп. функция Обучаемый аналоговый выход, конфигурируемый аналоговый выход, инвертируемый аналоговый выход, автоматическое переключение между выходом по току и напряжению, температурная компенсация, синхронизация до 10 датчиков, мультиплексер: отсутствие взаимной интерференции датчиков количеством до 10, настраиваемые фильтры: измеряемые величины, сила фильтра, регулируемая чувствительность, подавление переднего фона и зона действия, отключение дисплея, сброс на заводские настройки
    Функции могут различаться в зависимости от варианта датчика
    • 1) В отношении последнего результата измерения.
    • 2) Температурная компенсация может быть отключена, без компенсации: 0,17 % / K.
  • ИНТЕРФЕЙСЫ

    Аналоговый выход 1 x 0 V ... 10 V (≥ 100 kΩ) 1)
      1 x 4 mA ... 20 mA (≤ 500 Ω) 2) 1) 3)
    Разрешение аналогового выхода 12 bit
    Многофункциональный вход (MF) 1 x MF
    • 1) Автоматическое переключение между токовым выходом и выходом по напряжению в зависимости от нагрузки.
    • 2) При 4 мА ... 20 мА и UВ ≤ 20 В макс. нагрузка ≤ 100 Ω.
    • 3) Схема последующего сглаживания аналогового сигнала может в зависимости от ситуации увеличить время отклика до 200 %.
  • МЕХАНИКА/ЭЛЕКТРИКА

    Напряжение питания UV Пост. ток 9 V ... 30 V 1) 2)
    Потребляемая мощность ≤ 2,4 W 3)
    Время инициализации < 300 ms
    Тип корпуса Цилиндрический
    Материал корпуса

    Никелированная латунь, PBT

    Дисплей: TPU

    УЗ-преобразователь: пенополиуретан, эпоксидная смола и стеклянные элементы

    Вид подключения Штекер, M12, 5-контактный
    Индикация LED-дисплей, 2 x LED
    Вес 270 g
    Выходной коннектор передатчика Прямой
    • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
    • 2) 15 В ... 30 В при использовании аналогового выхода напряжения.
    • 3) Без нагрузки.
  • ДАННЫЕ ОКРУЖАЮЩЕЙ СРЕДЫ

    Степень защиты IP 67
    Класс защиты III
    Температура окружающей среды

    Эксплуатация: –25 °C ... +70 °C

    Хранение: –40 °C ... +85 °C


  • КЛАССИФИКАЦИИ

    ECl@ss 5.0 27270804
    ECl@ss 5.1.4 27270804
    ECl@ss 6.0 27270804
    ECl@ss 6.2 27270804
    ECl@ss 7.0 27270804
    ECl@ss 8.0 27270804
    ECl@ss 8.1 27270804
    ECl@ss 9.0 27270804
    ETIM 5.0 EC001846
    ETIM 6.0 EC001846
    UNSPSC 16.0901 41111960
