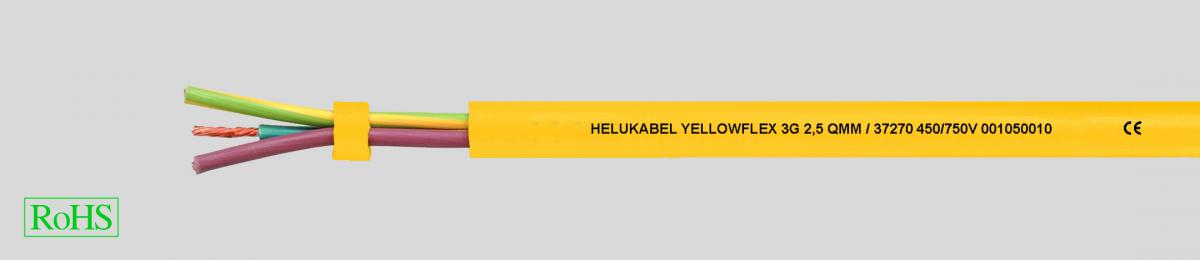

YELLOWFLEX сохраняет гибкость при низких температурах, износостойкий, стойкий к механическим нагрузкам, с разметкой метража

DataSheet:

  • Кабель с резиновой изоляцией на основаниии DIN VDE 0285-525-2-21/DIN EN 50525-2-21
  • Температурный диапазон
  • подвижно от -25 °C до +60 °C
  • стационарно от -30 °C до +60 °C
  • Допустимая рабочая температура проводника +60 °C
  • Номинальное напряжение U0/U 450/750 В
  • при защищённой и фиксированной прокладке U0/U 600/1000 В
  • Предельно допустимое рабочее напряжение в
  • электрических сетях трёхфазного и однофазного тока U0/U 476/825 В
  • в электрических сетях постоянного тока U0/U 619/1238 В
  • Испытательное напряжение 2500 В
  • Минимальный радиус изгиба
  • при фиксированной прокладке 4х Ø кабеля
  • при прокладке через направляющие ролики 7,5x Ø кабеля
  • при намотке на барабаны 5 Ø кабеля
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
  • Резиновая изоляция жил EI4 в соответствии с DIN VDE 0207-363-1 / DIN EN 50363-1
  • Маркировка жил в соответствии с DIN VDE 0293-308
  • Цвета жил
  • - до 5 жил - цветовая маркировка
  • - от 6 жил - с белыми цифрами
  • Желто-зеленая жила заземления для трех жил и более
  • Повивная скрутка жил с оптимальным шагом
  • Специальная внешняя оболочка ЕМ2, по DIN VDE 0207-363-2-1/DIN EN 50363-2-1
  • Цвет оболочки – жёлтый (RAL 1021)
  • С разметкой метража
  • Индивидуальная маркировка:
  • Артикул для индивидуальной маркировки:
  • артикул 37359 для 3G1,5 мм²
  • артикул 37360 для 3G2,5 мм²
  • артикул 37361 для 5G1,5 мм²
  • артикул 37362 для 5G2,5 мм²
  • Стандартные длины:
  • 500 м или 1000 м на барабане
  • Минимальное количество:
  • 500 м на барабане
  • Повышенная надёжность
  • Устойчив на разрыв
  • Устойчив к
  • атмосферным воздействиям
  • В целом устойчив
  • к маслам и жирам
  • Испытания
  • Воспламеняемость в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804,
  • тип испытания B)
  • G = с желто-зеленой жилой заземления
  • x = без желто-зеленой жилы заземления (OZ)
  • Возможна маркировка по желанию заказчика
  • Эти гибкие кабели с прочной резиновой оболочкой применяются в условиях экстремальных механических нагрузок в сухих и влажных помещениях, а также на открытом воздухе, в металлургической отрасли, системах отопления и кондиционирования воздуха, в химической промышленности, а также в ремесленных мастерских. Желтый цвет оболочки свидетельствует о большей безопасности. Возможно использование во взрывоопасных зонах в соответствии с DIN VDE 0165.
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

37259

2 x 1

8,4

19,0

98,0

17

37260

3 G 1

9,2

29,0

131,0

17

37261

4 G 1

9,7

38,0

150,0

17

37262

5 G 1

11,0

48,0

220,0

17

37263

2 x 1,5

9,2

29,0

135,0

16

37264

3 G 1,5

9,8

43,0

165,0

16

37265

4 G 1,5

11,5

58,0

200,0

16

37266

5 G 1,5

12,0

72,0

241,0

16

37267

7 G 1,5

16,5

101,0

375,0

16

37268

12 G 1,5

18,3

175,0

460,0

16

37269

2 x 2,5

11,0

48,0

194,0

14

37270

3 G 2,5

11,8

72,0

235,0

14

37271

4 G 2,5

12,7

96,0

290,0

14

37272

5 G 2,5

14,1

120,0

347,0

14

37273

2 x 4

13,0

77,0

282,0

12

37274

3 G 4

14,1

115,0

322,0

12

37275

4 G 4

15,8

154,0

397,0

12

37276

5 G 4

17,1

192,0

486,0

12

37277

4 G 6

18,2

230,0

541,0

10

37278

5 G 6

19,1

288,0

652,0

10

37279

4 G 10

23,0

384,0

952,0

8

37280

5 G 10

25,8

480,0

1203,0

8

37281

4 G 16

26,3

614,0

1260,0

6

37282

5 G 16

29,1

768,0

1550,0

6

37283

4 G 25

31,7

960,0

1860,0

4

37284

5 G 25

35,2

1200,0

2250,0

4

37285

4 G 35

36,8

1344,0

2374,0

2

37286

5 G 35

40,6

1680,0

2752,0

2
