Серия TMH

DataSheet:

Температурные контроллеры многоканальные с дополнительными функциями

Температурные контроллеры серии TMH — многоканальные устройства. Они способны управлять независимо 2 или 4 каналами. Отличаются малым периодом (50мс) и высокой точностью (± 0.3%) измерения. Имеют функцию одновременного управления нагревом и охлаждением. Это устройства модульного типа. Несколько устройств-модулей можно объединять в многоканальную систему. Причем не требуются дополнительные источники питания, и обеспечивается связь модулей между собой. Из модулей управления можно собрать систему, объединяющую до 32 устройств, для управления 128 каналами. К одному модулю связи можно присоединить до 32 модулей других типов (16 модулей управления и 16 дополнительных модулей). До 16 модулей связи можно подключить к внешнему устройству и, таким образом, получить систему для управления 1024 каналами. Модульность позволяет гибко наращивать функциональность системы под имеющиеся требования, используя для этого дополнительные модули различных типов: модули с аналоговыми входами и выходами, модули с цифровыми входами и с выходами сигнализации, модули с входами трансформатора тока и модули связи. Настраивать параметры и следить за состоянием контроллера можно при помощи персонального компьютера по интерфейсам USB или RS485.

Основные характеристики

Общие

  • Простое техническое обслуживание: корпус отсоединяется от основания.
  • Разъемы расширения - для объединения в систему до 32 модулей: не требуются дополнительные источники питания, и обеспечивается связь модулей между собой.
  • Настройка параметров с помощью ПК (интерфейс USB или RS485): в комплект входит DAQMaster - комплексное программное обеспечение для управления устройствами.
  • Преобразователь интерфейса заказывается отдельно: SCM-US (USB – последовательный интерфейс), SCM-38I (RS-232C - RS485), SCM-US48I (USB - RS485), SCM-WF48 (Wi-Fi/USB - RS485), EXT-US (кабель для преобразователя).

Серия TMH2/4: модули управления

  • Многоканальное устройство (2 или 4 канала) с несколькими входами и управляющими выходами: несколько устройств-модулей (до 32) можно объединить в систему (64 или 128 каналов).
  • Малый период (50мс) и высокая точность (± 0.3%) измерения.
  • Одновременное управление нагревом и охлаждением; управление в автоматическом и ручном режимах.
  • Функция переключения между токовым выходом и выходом для управления ТТР.
  • Изолированные входные каналы (диэлектрическая прочность: 1000V AC).
  • Вход трансформатора тока для измерения тока нагрузки (трансформатор тока заказывается отдельно: CSTC-E80LN, CSTC-E200LN, CSTS-E80PP).
  • Входы разных типов и температурных диапазонов.

TMHA: дополнительные модули с аналоговыми входами и выходами

  • 4 канала, входы разных типов и температурных диапазонов, передающие выходы (0-20 или 4-20мА DC).
  • Изолированные входные каналы (диэлектрическая прочность: 1000V AC).
  • Малый период (50мс) и высокая точность (± 0.3%) измерения.

TMHE: дополнительные модули с цифровыми входами и с выходами сигнализации

  • 8 цифровых входов и 8 выходов сигнализации.

TMHCT: дополнительные модули с входами ТТ (трансформатор тока)

  • 8 входов ТТ.
  • Индикаторы состояния входа ТТ.

TMHC: дополнительные модули связи

  • Предназначены для подключения модулей управления (TMH2/4) и дополнительных модулей (TMHA/E/CT) к внешним устройствам (ПК, ПЛК и др.): можно объединить до 16 модулей связи.
  • К одному модулю связи можно подключить до 32 модулей управления/дополнительных модулей.
  • Интерфейс связи RS-485/RS422.

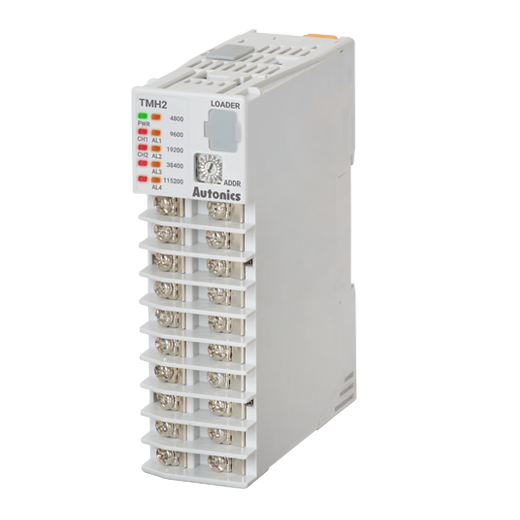

Многоканальное устройство (2 или 4 канала)

Модули управления TMH2/4 предназначены для управления двумя или четырьмя каналами. Так, 4-канальный модуль заменяет четыре отдельных температурных контроллера.

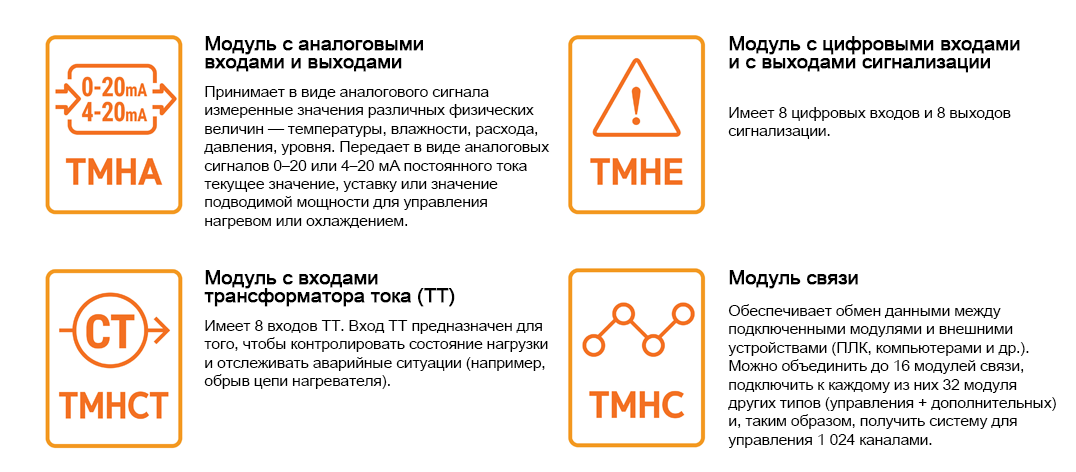

Различные дополнительные модули для гибкости применения

Температурные контроллеры серии TMH - это контроллеры модульного типа. Несколько модулей можно объединить в систему. Это позволяет расширять функциональность под имеющиеся требования. Доступны четыре различных дополнительных модуля: модуль с аналоговыми входами и выходами, модуль с цифровыми входами и с выходами сигнализации, модуль с входами ТТ и модуль связи.

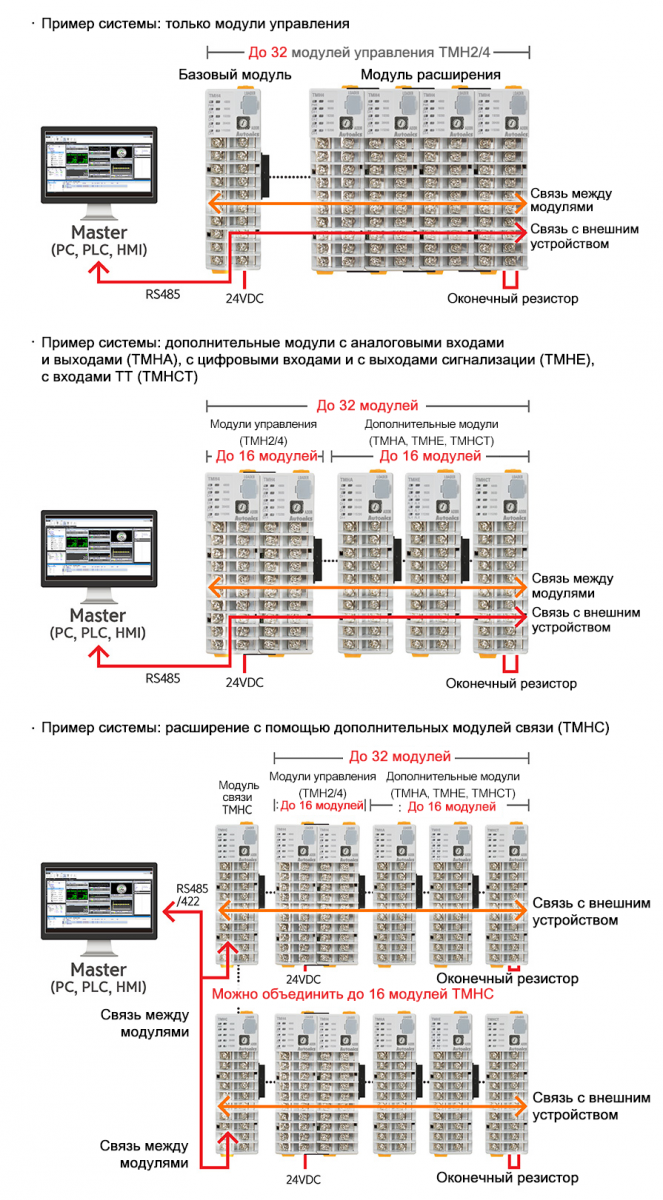

Модульная система с возможностью расширения до 32 модулей

Модули снабжены разъемами расширения. С помощью разъемов можно объединить в систему до 32 модулей. При этом не требуются дополнительные источники питания, и обеспечивается связь модулей между собой.

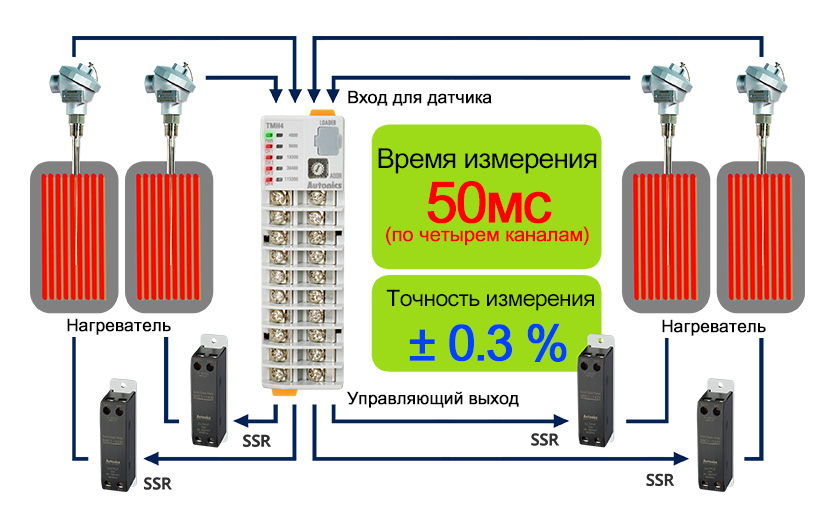

Малый период (50 мс) и высокая точность (± 0.3%) измерения

Данные температурные контроллеры отличаются малым периодом (50мс) и высокой точностью (± 0.3%) измерений (одновременно по 4-м каналам).

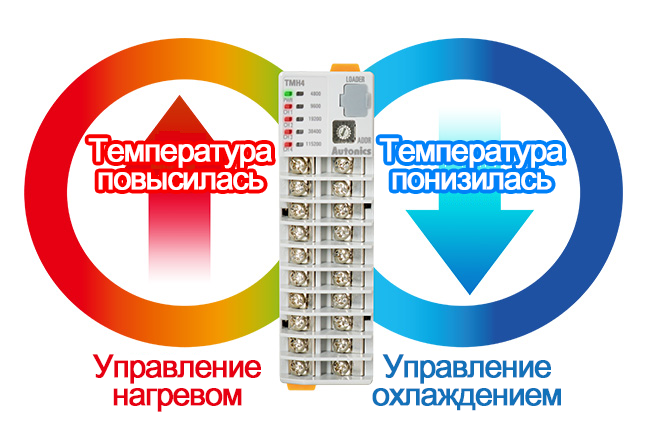

Одновременное управление нагревом и охлаждением

Температурные контроллеры серии TMH способны одновременно управлять нагревом и охлаждением. Это оптимальный и эффективный способ регулирования температуры.

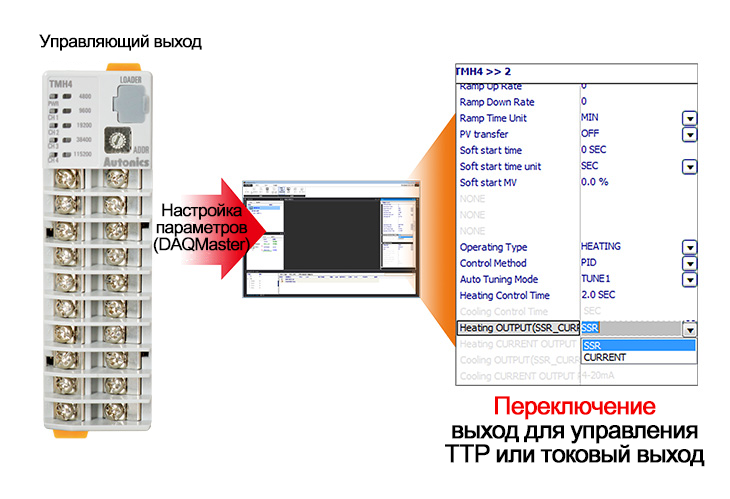

Переключение между токовым выходом и выходом для управления ТТР

Имеется возможность переключаться между токовым выходом и выходом для управления ТТР. Делать это можно в программе DAQMaster.

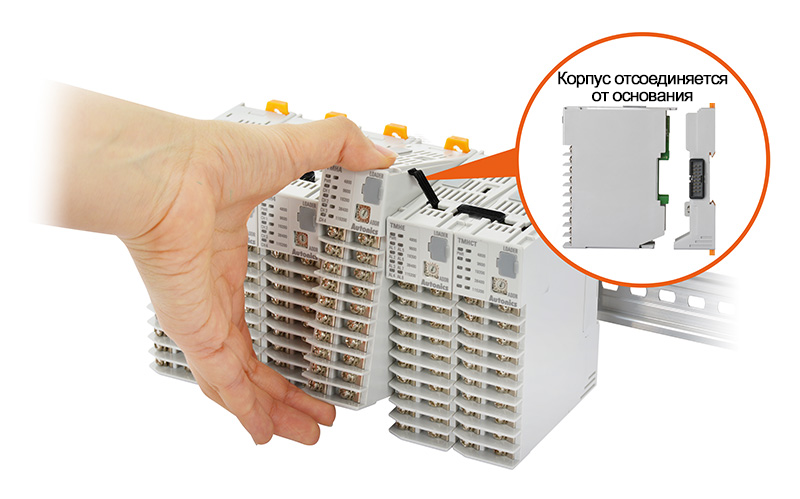

Корпус отсоединяется от основания

Корпус температурного контроллера серии TMH можно отсоединять от основания. Это упрощает техническое обслуживание устройства. Питание и интерфейс связи подключены к разъёмам основания, поэтому отсоединение одного устройства не нарушит работу системы.

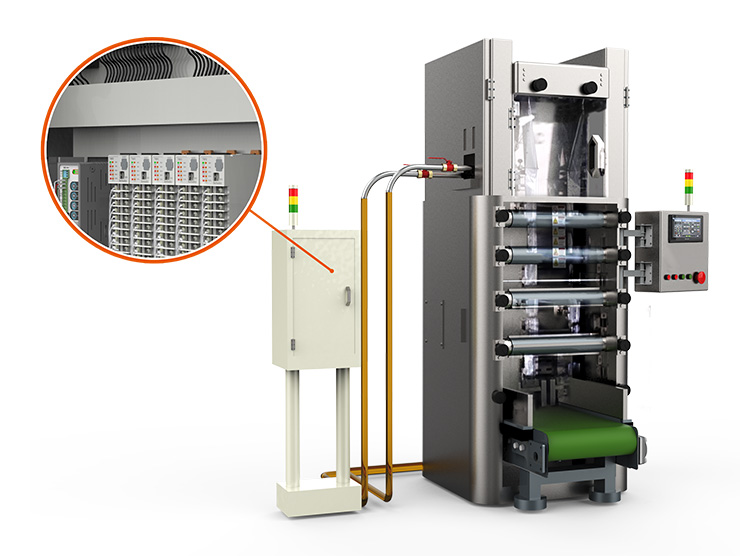

Application

Температурные контроллеры серии TMH применяются в составе машин для упаковки продукции в пакеты типа «подушка». Контроллеры управляют температурой по нескольким каналам в процессе запечатывания и резки пакетов.
