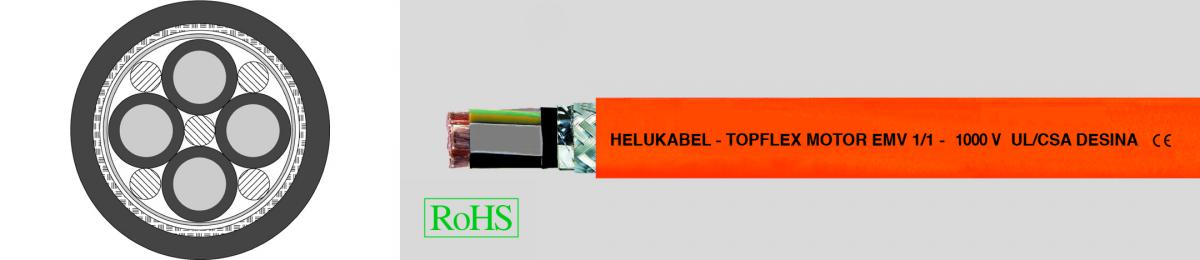

TOPFLEX® MOTOR EMV 1/1 тройное экранирование, с низкой ёмкостью, 80°C, 1000 В, гибкий кабель для подключения двигателей, с разметкой метража

  • Специальный PUR-кабель для соединения с частотным преобразователем в соответствии с UL AWM станд. 20234 и CSA AWM согласно DIN VDE 0250
  • Температурный диапазон
  • подвижно от -30 °C до +80 °C
  • стационарно от -40 °C до +80 °C
  • Допустимая рабочая температура проводника +90°C
  • Номинальное напряжение
  • VDE U0/U 600/1000 В
  • UL 1000 В
  • Испытательное напряжение 3000 В
  • Рабочая емкость при 4 кГц
  • в зависимости от сечения проводника
  • жила/жила 70-250 нФ/км
  • жила/экран 110-410 нФ/км
  • Сопротивление изоляции мин. 200 МОм x км
  • Минимальный радиус изгиба
  • стационарно для внеш. Ø
  • до 12 мм: 5xØ кабеля
  • >12-20 мм: 7,5xØ кабеля
  • > 20 мм: 10xØ кабеля
  • подвижно для внеш. Ø
  • до 12 мм = 10xØ кабеля
  • >12-20 мм = 15xØ кабеля
  • > 20 мм = 20xØ кабеля
  • Сопротивление связи в зависимости от сечения макс. 250 Ом/км
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, IEC 60228 кл. 5
  • Изоляция жил из специального полиэтилена
  • Цвета жил – черный, коричневый, серый
  • Жила заземления – желто-зеленая
  • Повивная скрутка жил
  • Экран из полупроводникового флисового слоя, полиэфирной пленки с алюминиевым покрытием и луженой медной оплетки, покрытие прибл. 85 %
  • Внешняя оболочка – PUR-материал
  • Цвет оболочки – оранжевый (RAL 2003) в соответствии со стандартом DESINA®
  • С разметкой метража
  • Внешняя PUR-оболочка с низким коэффициентом трения, не распространяющая горение, предельно устойчивая к истиранию, безгалогеновая, стойкая к УФ-излучению, маслам, гидролизу и микробам
  • Благодаря специальной PE-изоляции жил и низкой рабочей емкости обеспечиваются низкие потери при передаче мощности по сравнению с PVC-кабелями подключения
  • Оптимальное тройное экранирование обеспечивает эксплуатацию частотного преобразователя без помех
  • За счет тройного экрана – оптимальное соответствие требованиям к электромагнитной совместимости (ЭМС)
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Самозатухающая, не распространяющая горение PUR-оболочка в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
  • **) Токовая нагрузка при непрерывной эксплуатации до температуры 30 °C. При температурах, превышающих это значение, действуют коэффициенты пересчета в соответствии с DIN VDE 0298 ч. 4.
  • Кабель TOPFLEX® MOTOR EMV 1/1 для частотных преобразователей в соответствии с двумя стандартами, с тройным экраном обеспечивает отличные показатели ЭМС в установках и системах.
  • Служит в качестве кабеля подключения и соединительного кабеля при высоких механических нагрузках, при стационарной и гибкой прокладке. Предназначен для сухих и влажных помещений, а также для прокладки на открытом воздухе.
  • Области применения: станки, обрабатывающие и перерабатывающие машины, обрабатывающие центры, промышленные роботы, передающие линии, манипуляторы и т.п. ЭМС = электромагнитная совместимость
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана. CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Рабочая емкость

Сопротивление связи

Нагрузочная способность по току **)

с 3 нагруженными жилами

в ампер

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

Жила / Жила

пр. nF / km

Жила / Экран

пр. nF / km

при 1 MHz

Ohm/km

при 30 MHz

Ohm/km

78377

4 G 1,5

11,5

70

110





18

95,0

230,0

16

78378

4 G 2,5

13,5

80

130

18

210

26

150,0

300,0

14

78379

4 G 4

15,8

90

150

11

210

34

235,0

485,0

12

78380

4 G 6

17,8

90

150

6

150

44

320,0

630,0

10

78381

4 G 10

21,6

120

200

7

180

61

533,0

860,0

8

78382

4 G 16

25,4

120

210

9

190

82

789,0

1290,0

6

701308

4 G 25

31,0

140

230

4

95

108

1180,0

1800,0

4

78383

4 G 35

33,0

150

260

3

85

135

1662,0

2610,0

2

78384

4 G 50

39,0

190

320

2

40

168

2345,0

2950,0

1

78385

4 G 70

45,0

190

320

2

45

207

3196,0

3950,0

2/0

78386

4 G 95

50,1

250

410

1

50

250

4316,0

5300,0

3/0

78387

4 G 120

54,2









292

5435,0

6600,0

4/0

78388

4 G 150

61,3









335

6394,0

7040,0

300 kcmil

78479

4 G 185

64,2









382

7639,0

8380,0

350 kcmil
