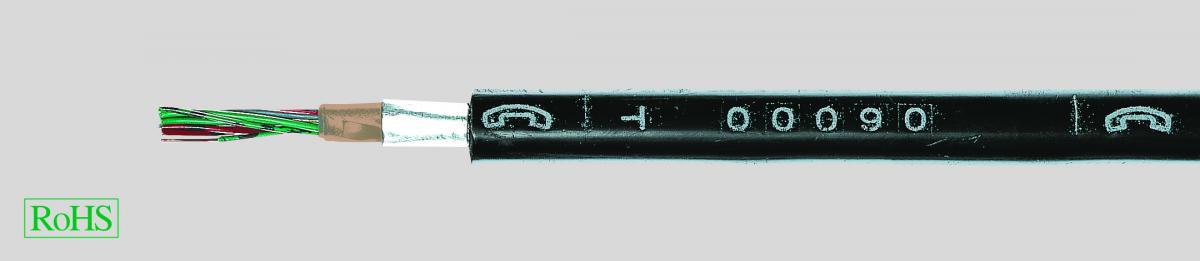

A-2YF(L)2Y Bd, кабель связи для наружной прокладки, в соответствии со стандартом VDE 0816, слоистая оболочка, с наполнителем, влагонепроницаемый в продольном направлении

DataSheet:

  • В соответствии с DIN VDE 0816
  • Температурный диапазон
  • подвижно от -20 °C до +50 °C
  • стационарно до +70 °C
  • Сопротивление шлейфа при 20°C
  • 0,6 мм = макс. 130 Ом/км
  • 0,8 мм = макс. 73,2 Ом/км
  • Пиковое рабочее напряжение макс. 225 В (не для больших токовых нагрузок)
  • Испытательное напряжение
  • жила/жила U эфф. 500 В2)
  • жила/экран U эфф. 2000 В
  • Сопротивление изоляции мин. 1,5 ГОм x км
  • Затухание в линии магистральной цепи при 800 Гц
  • 0,6 мм = 1,04 дБ/км
  • 0,8 мм = 0,78 дБ/км
  • Импеданс магистральной цепи при 800 Гц
  • 0,6 мм = 720 Ом
  • 0,8 мм = 520 Ом
  • Минимальный радиус изгиба 10x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Пожарная нагрузка см. табл. в приложении
  • Медный проводник, однопроволочный
  • Изоляция жил из РЕ (2Y)
  • Маркировка четвёрки жил черным кольцом
  • Четверная звездообразная скрутка
  • 5 четвёрок - в элементарные пучки, каждые 5 или 10 элементарных пучков - в главные пучки, а элементарные и главные пучки - в кабель
  • Пространство между жилами заполнено вазелином
  • Поясная изоляция из бумажной ленты
  • Внешняя слоистая оболочка (L)2Y представляет собой алюминиевую ленту, покрытую пластмассой, сшитую с полиэтиленовой оболочкой (2Y)
  • Цвет оболочки - чёрный
  • Внешняя оболочка кабеля промаркирована изображением телефонной трубки. Разметка метража, цвет - белый
  • Не допускается применение в силовом оборудовании. Не допускается применение кабелей с внешней РЕ-оболочкой в пожаро- и взрывоопасных зонах без необходимых мер защиты.
  • Рабочая емкость при 800 Гц
  • для 100% значений
  • 0,6 мм - макс. 52 нф/км
  • 0,8 мм - макс. 55 нф/км
  • для 95% значений
  • 0,6 мм - макс. 503) нф/км
  • 0,8 мм - макс. 533) нф/км
  • для 80% значений
  • 0,6 мм - макс. 48 нф/км
  • 0,8 мм - макс. 50 нф/км
  • Емкостный дисбаланс при 800 Гц
  • для 100% значений к1
  • - макс. 8001) пф/300 м
  • для 98% значений к1 - макс. 400 пф/300 м
  • для 100% значений к9-12
  • - макс. 3001) пф/300 м
  • для 98% значений к9-12
  • - макс. 100 пф/300 м
  • 1) Не менее чем для двух четвёрок
  • 2) Для локальных кабелей с числом пар более 100 необходимость в испытании отпадает
  • 3) Для кабелей с числом пар до 10 включительно действительно 100% значение
  • Проводник диаметром 0,4 мм по запросу
  • Телефонные кабели применяются в местной телефонной сети в качестве абонентских линий, а также для промышленных или частных абонентских установок с добавочными аппаратами. Данные телефонные кабели связи могут применяться при прокладке под землей, в кабель-каналах и кабелепроводах. В соответствии со стандартом DIN VDE 0800 раздел 1, применение этих кабелей разрешено только для соединения оборудования связи любых типов. Свободное пространство между жилами по всей длине кабеля заполнено специальным вязким компаундом (F). Алюминиевая лента (L) с двусторонним покрытием полиэтиленовым сополимером, прочно соединенная с внешней полиэтиленовой оболочкой (2Y), обеспечивает защиту от проникновения водяных паров - поперечную и продольную водонепроницаемость. Чёрная внешняя РЕ-оболочка устойчива к УФ-лучам. Используемый для изоляции полиэтилен (PE = 2Y) не содержит галогенов.
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во пар
x Ø провод.
мм

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км



34007

2 x 2 x 0,6

7,5

11,0

80,0

-

34008

4 x 2 x 0,6

9,0

23,0

140,0

-

34009

6 x 2 x 0,6

12,0

34,0

150,0

-

34010

10 x 2 x 0,6

13,5

57,0

190,0

-

34011

20 x 2 x 0,6

16,0

113,0

310,0

-

34012

30 x 2 x 0,6

19,0

170,0

430,0

-

34013

40 x 2 x 0,6

20,5

226,0

545,0

-

34014

50 x 2 x 0,6

23,0

283,0

660,0

-

34015

70 x 2 x 0,6

26,0

396,0

895,0

-

34016

100 x 2 x 0,6

31,5

565,0

1230,0

-

34017

150 x 2 x 0,6

37,5

848,0

1780,0

-

34018

200 x 2 x 0,6

42,5

1131,0

2320,0

-

34036

250 x 2 x 0,6

47,5

1414,0

2910,0

-

34037

300 x 2 x 0,6

51,5

1696,0

3490,0

-

34038

350 x 2 x 0,6

55,0

1979,0

3970,0

-

34039

400 x 2 x 0,6

60,5

2262,0

4480,0

-

34040

500 x 2 x 0,6

66,0

2827,0

5460,0

-

34029

2 x 2 x 0,8

8,5

20,0

100,0

-

34030

4 x 2 x 0,8

10,0

40,0

180,0

-

34019

6 x 2 x 0,8

8,5

60,0

190,0

-

34020

10 x 2 x 0,8

15,0

101,0

280,0

-

34021

20 x 2 x 0,8

19,0

201,0

480,0

-

34022

30 x 2 x 0,8

23,0

302,0

670,0

-

34023

40 x 2 x 0,8

26,0

402,0

860,0

-

34024

50 x 2 x 0,8

29,0

503,0

1060,0

-

34025

70 x 2 x 0,8

33,0

704,0

1420,0

-

34026

100 x 2 x 0,8

39,0

1005,0

1980,0

-

34027

150 x 2 x 0,8

47,0

1508,0

2940,0

-

34028

200 x 2 x 0,8

51,0

2011,0

3780,0

-

34031

250 x 2 x 0,8

58,0

2514,0

4660,0

-

34032

300 x 2 x 0,8

62,5

3016,0

5570,0

-

34033

350 x 2 x 0,8

68,0

3519,0

6750,0

-

34034

400 x 2 x 0,8

73,0

4022,0

7630,0

-

34035

500 x 2 x 0,8

81,5

5027,0

9540,0

-
