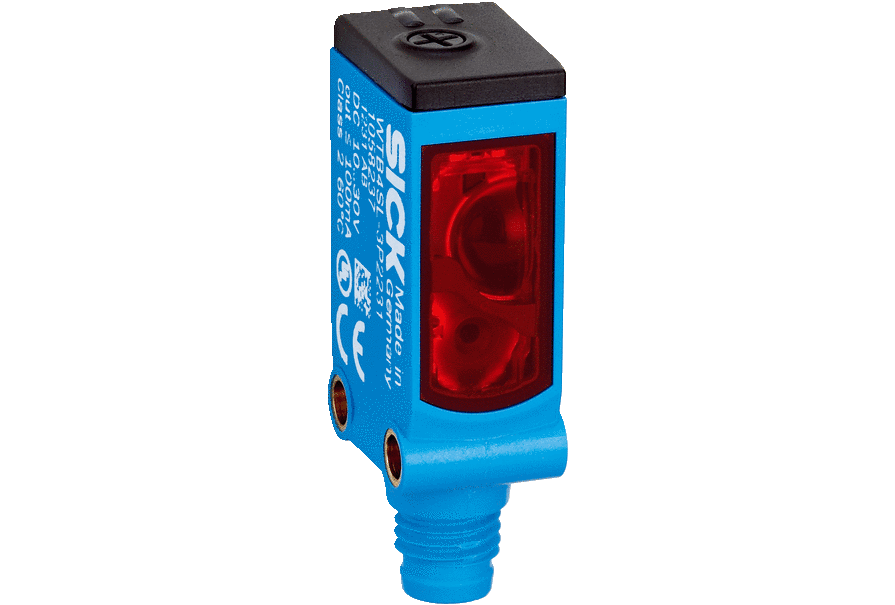

W4SL-3 серия

Лазерная точность для обнаружения самых малых и прозрачных объектов

Максимальная производительность при решении сложных задач обнаружения самых мелких объектов: миниатюрная серия W4SL-3 с точным лазерным световым пятном устанавливает новые стандарты благодаря высокой степени защиты от различных световых помех — к свету, отраженному от заднего фона, или от внешних источников света даже при использовании современных энергосберегающих ламп. Сочетание новейшей лазерной технологии SICK и технологии ASIC снижает количество ложных срабатываний и тем самым простоев оборудования. Это снижает количество используемых моделей датчиков и уменьшает складские расходы. Кроме этого, датчики оснащены интерфейсом IO-Link, что позволяет осуществлять первичную диагностику оборудования. IO-Link также поддерживает дополнительные функции, например непосредственно в датчике могут быть установлены счетчики. Отпадает необходимость в трудоемком программировании системы управления.

  • Прецизионное световое пятно, класс лазера 1
  • С помощью кнопки настройки можно обучить датчик на обнаружение как прозрачных, так и непрозрачных объектов
  • Расстояние срабатывания от 25 мм до 60 м
  • Новейшая специальная технология ASIC компании SICK и лазерная технология со вторым излучающим светодиодом обеспечивают эффективное подавление заднего фона и защиту от внешних источников света
  • Обучение по выбору кнопкой настройки, потенциометром, через кабель или по IO-Link

Обзор технических данных

Размеры (Ш x В x Г) 12,2 mm x 41,8 mm x 17,3 mm
Дистанция работы, макс.

25 mm ... 300 mm 1)

0 m ... 12 m 2)

0 m ... 60 m

ИСТОЧНИК ИЗЛУЧЕНИЯ Лазер
Вид излучения Видимый красный свет
Тип защиты

IP66

IP67

Материал корпуса Пластик Novodur
Настройка

Потенциометр, 5 оборотов

Кабель

Кнопка настройки

Кабель 3)

IO-Link

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) Отражатель PL80A.
  • 3) Настройка через кабель (ET): подсоединить белый кабель или PIN2 согласно требуемому значению

                чувствительности > 2–< 8 с или > 8 с к L+ (PNP) или к M (NPN).

  • Задачи точного позиционирования
  • Контроль положения, наличия и выступающих частей объектов
  • Контроль разматывания катушек и бухт
  • Обнаружение кромок отрезаемого материала
  • Обнаружение малогабаритных деталей при захвате
  • Применение, например, в упаковочной промышленности, в автомобильной индустрии и в смежных производствах, электронной промышленности и солнечно-энергетических установках, станкостроении, пищевой промышленности и производстве напитков, а также в фармацевтической промышленности
  • Высокая точность срабатывания благодаря прецизионному лазерному световому пятну
  • Снижение количества ложных срабатываний и простоев оборудования благодаря высокой степени оптической защиты от внешних источников света даже при применении современных энергосберегающих ламп
  • Отсутствуют какие-либо ограничения по дизайну оборудования. Устраняется влияние нежелательных отражений заднего фона благодаря функции подавления заднего фона HGA. Благодаря автоколлимации обеспечивается дополнительная возможность обнаружения объектов через малые отверстия
  • Обнаружение прозрачных и малогабаритных непрозрачных объектов одним устройством. Это снижает количество используемых моделей датчиков и уменьшает складские расходы.
  • IO-Link позволяет без больших затрат произвести первичную диагностику оборудования и снижает трудоемкость программирования системы управления благодаря дополнительным функциям в датчике

Наименование

Артикул

Наличие

Цена

WL4SLC-3P2232A70 Фотоэлектрические датчики

1080947

По запросу

По запросу

WL4SL-3F2234 Фотоэлектрические датчики

1061562

По запросу

По запросу

WL4SL-3F2232 Фотоэлектрические датчики

1076420

По запросу

По запросу

WTB4SLC-3P2262A00 Фотоэлектрические датчики

1080939

По запросу

По запросу

WL4SLC-3P2232A00 Фотоэлектрические датчики

1080945

По запросу

По запросу

WTB4SL-3P2261 Фотоэлектрические датчики

1058237

По запросу

По запросу

WTB4SL-3N1161 Фотоэлектрические датчики

1058242

По запросу

По запросу

WTB4SL-3P1161 Фотоэлектрические датчики

1058239

По запросу

По запросу

WTB4SL-3N3261 Фотоэлектрические датчики

1058241

По запросу

По запросу

WTB4SL-3P3261 Фотоэлектрические датчики

1058238

По запросу

По запросу

WL4SL-3P2232 Фотоэлектрические датчики

1061561

По запросу

По запросу

WL4SL-3N1132 Фотоэлектрические датчики

1061565

По запросу

По запросу

WL4SL-3E1134 Фотоэлектрические датчики

1061566

По запросу

По запросу

WL4SL-3P3232 Фотоэлектрические датчики

1061563

По запросу

По запросу

WL4SL-3F3234 Фотоэлектрические датчики

1061564

По запросу

По запросу

WSE4SL-3P2237 Фотоэлектрические датчики

1058249

По запросу

По запросу

WSE4SL-3N1137 Фотоэлектрические датчики

1058250

По запросу

По запросу

WL4SLC-3P2232A72 Фотоэлектрические датчики

1098509

По запросу

По запросу

WTB4SL-3P3161 Фотоэлектрические датчики

1075216

По запросу

По запросу

WL4SLC-3P2232A71 Фотоэлектрические датчики

1080949

По запросу

По запросу

WTB4SLC-3P2262A70 Фотоэлектрические датчики

1080940

По запросу

По запросу

WTB4SLC-3P2262A71 Фотоэлектрические датчики

1080941

По запросу

По запросу

WSE4SLC-3P2236A70 Фотоэлектрические датчики

1080959

По запросу

По запросу

WSE4SLC-3P2236A71 Фотоэлектрические датчики

1080961

По запросу

По запросу

WSE4SLC-3P2236A00 Фотоэлектрические датчики

1080957

По запросу

По запросу

WL4SL-3F3232 Фотоэлектрические датчики

1106888

По запросу

По запросу

WSE4SL-3P3237 Фотоэлектрические датчики

1095976

По запросу

По запросу

WTB4SL-3N2261 Фотоэлектрические датчики

1058240

По запросу

По запросу

WL4SL-3N3132S03 Фотоэлектрические датчики

1092001

По запросу

По запросу
