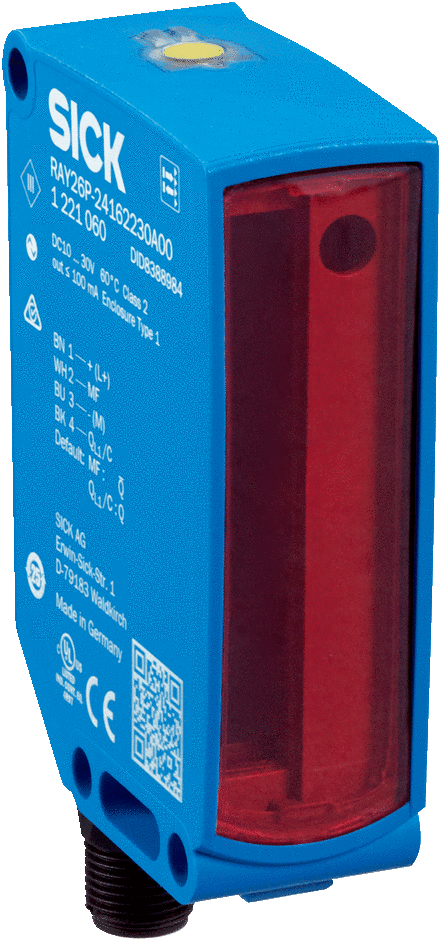

Reflex Array серия

Фотоэлектрический датчик с 2D световой полосой: универсальность и экономичность

В сочетании с отражателем многозадачный фотоэлектрический датчик Reflex Array распознает внутри своей световой полосы передние кромки малогабаритных, плоских, прозрачных или неравномерно сформированных объектов на транспортёрных лентах. Обнаружение происходит независимо от того, где и как объекты лежат на транспортёрной ленте. Фотоэлектрический датчик надёжно обнаруживает, например, стеклянные бутылки или полиэтиленовые пакеты. Reflex Array с лёгкостью справляется даже с обнаружением перфорированных объектов – без многократных переключений. Это снижает общие затраты и ускоряет ввод в эксплуатацию. По сравнению с другими решениями, в которых используются отдельные фотоэлектрические датчики или небольшие световые завесы, Reflex Array обеспечивает значительные ценовые преимущества.

  • RAY10: световая полоса высотой 25 мм, обнаруживает объекты размером ≥ 5 мм
  • RAY26: световая полоса высотой 55 мм, три варианта, обнаруживает объекты размером ≥ 3 мм, ≥ 5 мм или ≥ 10 мм
  • Индикатор профилактического технического обслуживания на датчике; передача сигналов технического обслуживания в ПЛК через IO-Link
  • Подавление конвейерной ленты для RAY26P
Размеры (Ш x В x Г)

24,6 mm x 80 mm x 54,2 mm

21,5 mm x 36 mm x 37,7 mm

24,6 mm x 82,5 mm x 53,3 mm

Дистанция работы, макс.

0 m ... 4,5 m 1)

0 m ... 2 m 2)

0 m ... 1,5 m 3)

0 m ... 1,5 m 1) 4)

0 m ... 2 m 1) 5)

0 m ... 3 m 1) 6)

0 m ... 4,5 m 1) 7)

ИСТОЧНИК ИЗЛУЧЕНИЯ Светодиод PinPoint
Вид излучения Видимый красный свет
Тип защиты

IP67

IP66

Материал корпуса

Пластик ABS

Пластик VISTAL®

Настройка

Кнопка настройки

Потенциометр

IO-Link

BluePilot: обучение

  • 1) Отражатель PL80A.
  • 2) Отражатель PL40A.
  • 3) Отражатель P250F.
  • 4) При минимальном размере объекта 1 мм.
  • 5) При минимальном размере объекта 3 мм.
  • 6) При минимальном размере объекта 5 мм.
  • 7) При минимальном размере объекта 10 мм.

Области применения

  • Транспортёрные ленты: распознавание малогабаритных, плоских, перфорированных, неравномерно сформированных или прозрачных объектов
  • Автомобильная промышленность
  • Электронная промышленность
  • Пищевая промышленность и производство напитков
  • Логистика
  • Сталелитейная промышленность
  • Деревообрабатывающая промышленность

Примеры сценариев применения

  • Контроль прижима
  • Контроль контактных зажимов
  • Распознавание передней кромки
  • Распознавание передней кромки полиэтиленовых пакетов
  • Детекция выдвижных модулей в системах подачи деталей
  • Точное и стабильное распознавание передней кромки плоских досок
  • Контроль снятия разделительной пленки при размотке невулканизированной резины для изготовления шин
  • Детекция поддонов с малой разницей по высоте
  • Детекция печатных плат в буферном накопителе магазинного типа
  • Детекция профильных деревянных плит на транспортерных лентах
  • Снижает общую стоимость обнаружения почти на 50 % по сравнению с другими решениями
  • Обнаружение объектов размером ≥ 1 мм в световой полосе высотой 20 мм, либо ≥ 3 мм, ≥ 5 мм или ≥ 10 мм в световой полосе высотой 55 мм, либо ≥ 5 мм в световой полосе высотой 25 мм
  • Подавление транспортёрной ленты: вручную или через IO-Link
  • Точечный светодиод обеспечивает очень хорошую видимость световой полосы и простое и быстрое оптическое выравнивание
  • Профилактическое техническое обслуживание с AutoAdapt сокращает время простоя

Наименование

Артикул

Наличие

Цена

RAY26P-24162530A00 Фотоэлектрические датчики

1221946

По запросу

По запросу

RAY26P-24162930A00 Фотоэлектрические датчики

1221949

По запросу

По запросу

RAY26P-1H162530A00 Фотоэлектрические датчики

1221948

По запросу

По запросу

RAY26P-1H162930A00 Фотоэлектрические датчики

1221951

По запросу

По запросу

RAY26P-24162330A00 Фотоэлектрические датчики

1221060

По запросу

По запросу

RAY10-AB4EBL Фотоэлектрические датчики

1093749

По запросу

По запросу

RAY10-AB5EBL Фотоэлектрические датчики

1093746

По запросу

По запросу

RAY10-AB4CBL Фотоэлектрические датчики

1091724

По запросу

По запросу

RAY10-AB4EBLA00 Фотоэлектрические датчики

1096103

По запросу

По запросу

RAY10-AB4CBLA00 Фотоэлектрические датчики

1096100

По запросу

По запросу

RAY10-AB5CBLA00 Фотоэлектрические датчики

1096102

По запросу

По запросу

RAY10-AB5EBLA00 Фотоэлектрические датчики

1096101

По запросу

По запросу

RAY26P-24162130A00 Фотоэлектрические датчики

1106993

По запросу

По запросу

RAY26P-34162530A00 Фотоэлектрические датчики

1221947

По запросу

По запросу

RAY26P-34162930A00 Фотоэлектрические датчики

1221950

По запросу

По запросу

RAY26P-34162330A00 Фотоэлектрические датчики

1221943

По запросу

По запросу

RAY26P-1H162330A00 Фотоэлектрические датчики

1221945

По запросу

По запросу

RAY10-AB1GBL Фотоэлектрические датчики

1093745

По запросу

По запросу

RAY10-AB1GBLA00 Фотоэлектрические датчики

1095884

По запросу

По запросу

RAY10-AT4CBL Фотоэлектрические датчики

1102079

По запросу

По запросу

RAY10-PZ3CBL Фотоэлектрические датчики

1102078

По запросу

По запросу

RAY10-KZ3EBLP06 Фотоэлектрические датчики

1098291

По запросу

По запросу

RAY26P-34162A30A00 Фотоэлектрические датчики

1111102

По запросу

По запросу

RAY10-PZ3EBL Фотоэлектрические датчики

1100989

По запросу

По запросу

RAY10-AB5CBL Фотоэлектрические датчики

1093747

По запросу

По запросу

RAY26P-34162A30A00 Фотоэлектрические датчики

1113471

По запросу

По запросу
