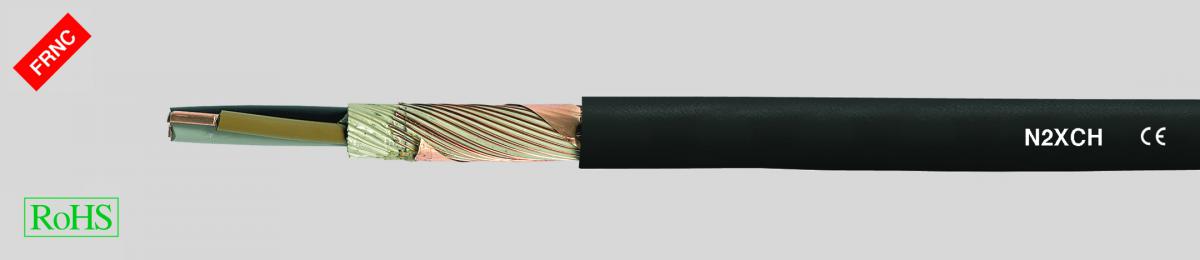

N2XCH, силовой кабель 0,6/1 кВ, безгалогеновый, с концентрическим проводником, без сохранения работоспособности

DataSheet:

  • Силовой кабель и кабель управления в соответствии с DIN VDE 0276 часть 604 или HD 604 S1 часть 1 и часть 5G
  • Температурный диапазон
  • при прокладке от -5°C до +50°C
  • стационарно от -30 °C до +90 °C
  • Допустимая рабочая температура проводника +90 °C
  • Номинальное напряжение U0/U 0,6/1 кВ
  • Испытательное напряжение 4 кВ
  • Минимальный радиус изгиба 12х Ø кабеля
  • Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
  • Пожарная нагрузка см. табл. в приложении
  • Медный однопроволочный или многопроволочный проводник в соответствии с DIN VDE 0295 кл. 1 или 2, BS 6360 кл. 1 или 2 или IEC 60228 кл. 1 или 2
  • Изоляция жил из сшитого полиэтилена (XLPE), компаунд 2XI1 в соответствии с HD 604 S1
  • Маркировка жил в соответствии с DIN VDE 0293-308
  • Общая повивная скрутка жил (у многожильных кабелей)
  • Общая внутренняя оболочка жил
  • Общая обмотка
  • Заполнитель или ленточная обмотка
  • Концентрический проводник из медных проволок
  • Внешняя оболочка из термопластичного полиолефинового компаунда HM4 в соответствии с HD 604 S1
  • Цвет оболочки - чёрный
  • Безгалогеновый, не выделяет коррозионных и токсичных газов
  • Не распространяет горение
  • Низкое дымовыделение
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Испытание на огнестойкость в соответствии с VDE 0482-332-3, BS 4066 часть 3, DIN EN 60332-3, EC 60332-3 (DIN VDE 0472 раздел 804, тип испытания С)
  • Коррозионная активность газов при горении в соответствии с VDE 0482 часть 267, DIN EN 50267-2-2, IEC 60754-2 (DIN VDE 0472 часть 813)
  • Безгалогеновый в соответствии с VDE 0482 часть 267, DIN EN 50267-2-1, IEC 60754-1 (DIN VDE 0472 часть 815)
  • Плотность дыма в соответствии с VDE 0482 часть 1034-1+2, IEC 61034-1+2, DIN EN 61034-1+2, BS 7622 часть 1+2 (DIN VDE 0472 часть 816)
  • re = круглый однопроволочный провод
  • rm = круглый многопроволочный проводник
  • sm = секторированный многопроволочный проводник
  • Безгалогеновый силовой кабель с улучшенными пожаростойкими характеристиками для электростанций, промышленных заводов, коммунальных учреждений, отелей, аэропортов, метро, вокзалов, больниц, универмагов, банков, школ, театров, кинотеатров, высотных домов, центральных постов управления и т.д. Концентрический проводник с поперечной проводящей спиральной лентой из меди можно применять в качестве PE-, PEN-проводника или в качестве экрана. Предназначен для фиксированного монтажа в сухих и влажных помещениях поверх, внутри и под штукатуркой, а также в каменной кладке и в бетоне. Можно использовать для прокладки на открытом воздухе и в земле в трубах. При прокладке в трубах не допускается скопление воды.
  • CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

53200

2 x 1,5 / 1,5   re

14,0

53,0

250,0

16

53201

2 x 2,5 / 2,5   re

15,0

81,0

280,0

14

53202

2 x 4 / 4   re

14,0

122,0

320,0

12

53203

2 x 6 / 6   re

15,0

183,0

400,0

10

53204

2 x 10 / 10   re

16,0

311,0

560,0

8

53205

2 x 16 / 16   re

19,1

490,0

780,0

6

53206

3 x 1,5 / 1,5   re

14,5

67,0

250,0

16

53207

3 x 2,5 / 2,5   re

15,5

104,0

320,0

14

53208

3 x 4 / 4   re

16,5

161,0

400,0

12

53209

3 x 6 / 6   re

18,0

242,0

500,0

10

53210

3 x 10 / 10   re

20,0

408,0

750,0

8

53211

3 x 16 / 16   re

22,5

643,0

1000,0

6

53212

3 x 25 / 16   rm

27,0

1001,0

1600,0

4

53213

3 x 35 / 16   rm

27,5

1190,0

1900,0

2

53214

3 x 50 / 25   rm

32,3

2003,0

2400,0

1

53215

3 x 70 / 35   sm

35,6

2794,0

3060,0

2/0

53216

3 x 95 / 50   sm

39,0

3790,0

4200,0

3/0

53217

3 x 120 / 70   sm

42,0

4785,0

5207,0

4/0

53218

3 x 150 / 70   sm

43,5

5100,0

5700,0

300 kcmil

53219

3 x 185 / 95   sm

47,4

6381,0

7150,0

350 kcmil

53220

3 x 240 / 120   sm

53,5

8240,0

9250,0

500 kcmil

53221

4 x 1,5 / 1,5   re

15,5

81,0

300,0

16

53222

4 x 2,5 / 2,5   re

16,5

129,0

380,0

14

53223

4 x 4 / 4   re

17,5

202,0

480,0

12

53224

4 x 6 / 6   re

19,0

297,0

600,0

10

53225

4 x 10 / 10   re

21,5

504,0

850,0

8

53226

4 x 16 / 16   re

24,5

797,0

1200,0

6

53227

4 x 25 / 16   rm

29,0

1142,0

1800,0

4

53228

4 x 35 / 16   rm

29,5

1528,0

2100,0

2

53229

4 x 50 / 25   rm

32,5

2203,0

2800,0

1

53230

4 x 70 / 35   sm

38,0

3082,0

3800,0

2/0

53231

4 x 95 / 50   sm

43,5

4208,0

5100,0

3/0

53758

4 x 120 / 70   sm

50,5

5388,0

6556,0

4/0

53759

4 x 150 / 70   sm

52,1

6540,0

7600,0

300 kcmil

53760

4 x 185 / 95   sm

57,2

8159,0

9370,0

350 kcmil

53761

4 x 240 / 120   sm

62,6

10546,0

11611,0

500 kcmil

53232

7 x 1,5 / 2,5   re

14,5

132,0

320,0

16

53239

7 x 2,5 / 2,5   re

15,1

200,0

400,0

14

53246

7 x 4 / 4   re

18,1

316,0

580,0

12

53233

10 x 1,5 / 2,5   re

17,2

177,0

420,0

16

53240

10 x 2,5 / 4   re

18,9

287,0

550,0

14

53234

12 x 1,5 / 2,5   re

18,4

204,0

460,0

16

53241

12 x 2,5 / 4   re

19,2

335,0

610,0

14

53247

12 x 4 / 6   re

22,6

528,0

910,0

12

53235

16 x 1,5 / 4   re

20,0

275,0

686,0

16

53242

16 x 2,5 / 6   re

20,9

450,0

805,0

14

53236

21 x 1,5 / 6   re

22,6

370,0

766,0

16

53243

21 x 2,5 / 6   re

25,2

572,0

1015,0

14

53237

24 x 1,5 / 6   re

23,2

412,0

800,0

16

53244

24 x 2,5 / 10   re

26,1

695,0

1100,0

14

53238

30 x 1,5 / 6   re

24,3

500,0

930,0

16

53245

30 x 2,5 / 10   re

28,0

842,0

1290,0

14
