G6 серия

Намного выше стандарта — экономичный путь к бизнес-классу

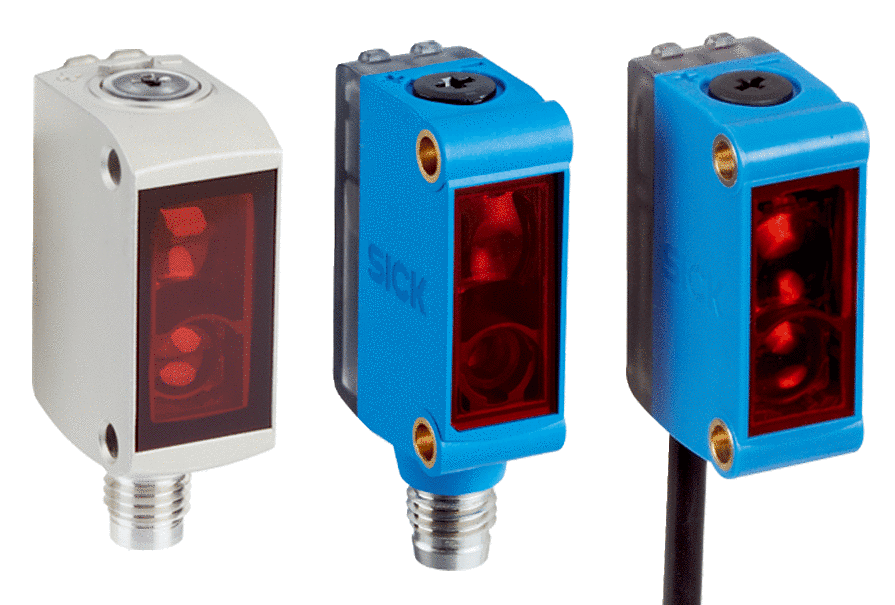

Фотоэлектрические датчики и световые барьеры семейства G6 в миниатюрном корпусе убедительны во всех отношениях, как с точки зрения монтажа со стандартным шагом между отверстиями 1 дюйм, так и с точки зрения функциональных характеристик. Варианты с корпусом из нержавеющей стали 1.4404 (316L) наиболее устойчивы к воздействию химических и чистящих веществ при использовании во влажной среде. Серия G6 со светодиодами PinPoint и лазерной технологией, металлическими вставками для монтажа, крупноформатными и яркими светодиодными индикаторами, удобными регулировочными винтами, степенью защиты IP67 и IP69K, а также новейшей технологией ASIC от SICK значительно превосходит мировые стандарты.

  • Варианты со светодиодом PinPoint и классом лазера 1
  • SICK ASIC — результат многолетнего опыта работы с фотоэлектрическими датчиками и световыми барьерами
  • Фотоэлектрические датчики с подавлением заднего фона, энергетические фотоэлектрические датчики, а также отражательные и однолучевые фотоэлектрические датчики
  • Корпус из АБС-пластика и нержавеющей стали V4A 1.4404 (316L)
  • Степени защиты IP67 и IP69K
  • Размеры (Ш x В x Г)

    12 mm x 31,5 mm x 21 mm

    15 mm x 44 mm x 22 mm

    Дистанция работы, макс.

    ≤ 300 mm 1)

    ≤ 900 mm

    5 mm ... 250 mm 1)

    ≤ 240 mm 2)

    5 mm ... 100 mm 1)

    5 mm ... 400 mm 1)

    5 mm ... 450 mm 1)

    5 mm ... 500 mm 1)

    6 mm ... 250 mm 1)

    15 mm ... 220 mm 1)

    5 mm ... 110 mm 1)

    0 mm ... 70 mm 1)

    ≤ 6 m 3)

    ≤ 7,2 m 3)

    0,03 m ... 6 m 3)

    ≤ 5 m 3)

    ≤ 6 m 1)

    ≤ 4,5 m 3)

    ≤ 2,5 m 4)

    ≤ 7,2 m

    ≤ 4 m 5)

    0 m ... 15 m

    0 m ... 14,5 m

    0 m ... 2 m

    0 m ... 10 m

    ≤ 400 mm 3)

    30 mm ... 900 mm 1)

    10 mm ... 300 mm 1)

    5 mm ... 420 mm 1)

    ИСТОЧНИК ИЗЛУЧЕНИЯ

    Светодиод PinPoint

    Светодиод

    Лазер

    Вид излучения Видимый красный свет / Инфракрасный свет
    Тип защиты

    IP67

    IP69K 6)

    IP67 (EN 60529)

    Материал корпуса

    Пластик ABS/PC

    Нержавеющая сталь Нержавеющая сталь V4A (1.4404, 316L)

    Пластик ABS

    Настройка

    Механический регулятор, 5 оборотов

    Не опломбирован

    Отсутствует

    Потенциометр, 270°

    Потенциометр, 270° Чувствительность

    • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
    • 2) Расстояние срабатывания fix 240 мм на чёрном, (коэффициент диффузного отражения 6 %).
    • 3) Отражатель PL80A.
    • 4) Отражатель PL20A.
    • 5) Отражатель P250.
    • 6) Согласно ISO 20653:2013-03.

Подробные технические характеристики вы можете найти на странице соответствующего устройства

Примеры сценариев применения

  • Распознавание деталей в захвате робота
  • Определения ящиков для транспортировки на ленточном конвейере
  • Определение нулевой позиции челночного транспортёра для поддонов
  • Защита доступа на устройстве верхней загрузки
  • Управление транспортировкой на конвейерной линии
  • Обнаружение грузозахватных приспособлений
  • Контроль выступания в системах транспортировки емкостей
  • Автоматическая идентификация штабелированных емкостей с помощью штрихкода
  • Контроль уровня заполнения желобов
  • Контроль наличия в точках подачи и передачи
  • Контроль выступов на подъёмно-транспортном оборудовании
  • Контроль занятости стола на грузозахватном приспособлении
  • Контроль погрузочной высоты на грузозахватном приспособлении
  • Эталонное позиционирование
  • Контроль выступов на челночном устройстве
  • Контроль занятости стола на челночном устройстве
  • Контроль жалюзийных ворот в багажном зале
  • Контроль длины багажа
  • Контроль высоты на ленточном транспортере
  • Контроль багажных лотков
  • Контроль зазора для челночного устройства
  • Проверка занятости зоны передачи и контроль зазора на подъемнике
  • Контроль уровня заполнения в желобах для спуска багажа
  • Контроль конвейера подачи
  • Контроль занятости положения передачи
  • Контролируемая передача груза на автоматически управляемые транспортные системы
  • Определение направления движения
  • Разделение в автоматических системах пограничного контроля (RefPubDummy)
  • Открытие турникета на выходе из таможенного поста
  • Разделение в пропускных шлюзах
  • Проверка личных документов в автоматических пунктах выхода на посадку
  • Разделение лиц в шлюзах ограничения доступа
  • Светодиоды PinPoint (с видимым красным и инфракрасным светом) или варианты с лазерным световым пятном обеспечивают надёжное обнаружение объектов и, следовательно, широкий спектр применения
  • Превосходные оптические характеристики и прочность технологии ASIC от SICK
  • Быстрый и простой монтаж с максимальной надёжностью благодаря металлическим вставкам с резьбой M3
  • Простота установки и юстировки благодаря удобному потенциометру и хорошо видимым светодиодным индикаторам
  • Варианты с корпусом из нержавеющей стали со степенью защиты IP69K обеспечивают длительный срок службы датчика в сложных условиях при использовании во влажной среде
