Серии KN-2000W

DataSheet:

Функциональная гибкость и цветовая индикация

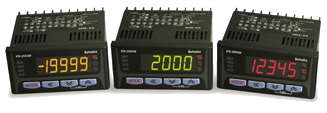

Многофункциональные индикаторы серии KN-2000W отличаются хорошо читаемым светодиодным дисплеем с функцией автоматического изменения цвета индикации в зависимости от типа ошибок или аварийных сигналов. Помимо этого, они имеют широкий набор функций

Серия KN-2000W
Напряжение питания Переменный ток 100–240 В~, 50–60 Гц
Постоянный ток 24 В=
Допустимый диапазон напряжения 90–110 % номинального напряжения
Потребляемая мощность Переменный ток Макс. 8 ВА
Постоянный ток Макс. 3 Вт
Способ индикации 4,5–разрядный, 7-сегментный светодиодный дисплей (переключение цветов: красный, зеленый, желтый); размеры знака: 10 (Ш) × 17 (В) мм
Тип входа Термосопротивление JPt100Ω (100 Ом), DΡt100Ω (100 Ом), DPt50Ω (50 Ом), Cu100Ω (100 Ом), Cu50Ω (50 Ом) (5 типов)
Термопара K, J, E, T, R, B, S, N, C (W5), L, U, PLII (12 типов)
Аналоговый • Напряжение: ±1,0000 В, ±50,00 мВ, ±200,0 мВ, -1,000–10,000 В (4 вида).
• Ток: 4,00–20,00 мА, 0,00–20,00 мА (2 вида)
Цифровой вход • Контактный: ВКЛ. — макс. 2 кОм, ВЫКЛ. — макс. 90 кОм.
• Бесконтактный: ВКЛ. — макс. 1,0 В (остаточное напряжение), ВЫКЛ. — макс. 0,03 мА (ток утечки).
• Выходной ток: приблиз. 0,2 мА
Дополнительный выход Выход сигнализации 2 шт.: емкость контактов реле — 250 В~, 3 А, 1с. 4 шт.: емкость контактов реле — 250 В~, 1 А, 1a
Выход передачи данных 4–20 мА, развязанный (передача текущего значения), сопротивление нагрузки — менее 600 Ом (точность: ±0,2 % п. ш.; разрешающая способность — 8000)
Выход связи RS485 (Modbus RTU)
Точность индикации ±0,2 % п. ш., ±1 разряд (25 °C ±5 °C).
±0,3% п. ш., ±1 разряд (-10...+20°C, +30....+50 °C).
Но в случае температуры термопары ниже -100 °C: ±0,4 % п. ш. ±1 разряд.
※ TC-T, TC-U — не менее ±2,0 °C
Способ настройки Клавиши лицевой панели, интерфейс RS485
Гистерезис вых. сигнализации Установка интервала ВКЛ./ВЫКЛ (значение от 1 до 999)
Период дискретизации Аналоговый вход: 100 мс. Вход датчика температуры: 250 мс
Диэлектрическая прочность 200 В~, 50/60 Гц в течение 1 мин (между входным выводом и выводом питания)
Вибрация Амплитуда 0,75 мм при частоте 5–55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов
Ресурс реле 2 выхода Механический: более 10 000 000 циклов. Электрический: более 100 000 циклов (активная нагрузка, 250 В~, 3 А)
4 выхода Механический: более 20 000 000 циклов. Электрический: более 500 000 циклов (активная нагрузка, 250 В~, 1 А)
Сопротивление изоляции Мин. 100 МОм (при 500 В= по мегомметру)
Помехоустойчивость Шум прямоугольной формы ±2 кВ (ширина импульса — 1 мкс) от имитатора шума
Хранение данных в памяти Приблиз. 10 лет (энергонезависимая полупроводниковая память)
Условия хранения и эксплуатации Температура окружающей среды -10 ... +50 °C, хранение: -20 ... +60 °C
Влажность 35–85 % относительной влажности, хранение: 35–85 % относительной влажности
Сертификация CE
Масса Приблиз. 200 г

※ Сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.

Отличительные особенности

* Высокая точность благодаря функции 16-битного АЦП (±0,2 % п. ш.).
* Диапазон индикации: -19 999...19 999.
* Поддержка множества входных сигналов: (термопары B, R, S, L, N, G, K, E, J, T; термосопротивление; мВ; В; мА).
* Автоматическое изменение цвета индикации в зависимости от сообщений об ошибках и аварийных сигналов.
* Поддержка множества выходных сигналов: 4 или 2 выхода сигнализации, выходы передачи данных 4–20 мА (изолированные) и выходы RS485.
* Доступна модель с поддержкой всех выходов: 4 выхода сигнализации + выходы RS485 + выходы передачи данных.
* Богатый набор функций: регистрация пиковых значений, индикация неисправности датчика, установка нуля, цифровой вход, выбор диапазона входного сигнала и масштабирование.
* Внутренний источник питания датчика (24 В пост. тока).
