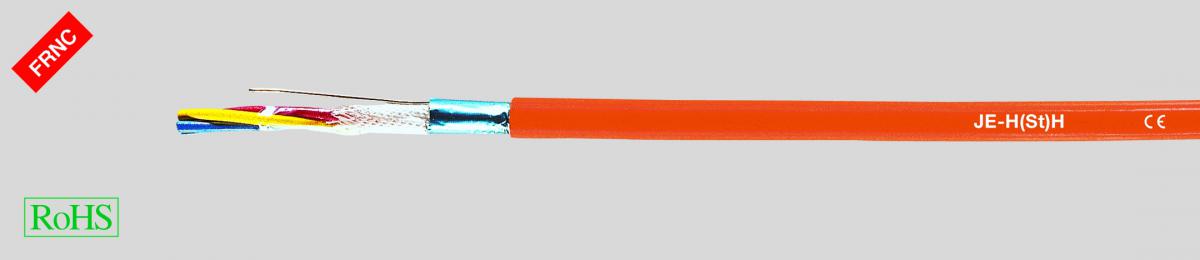

JE-H(St)H Bd, FE 180/E 30 до E 90 (оранжевый), безгалогеновый

  • Безгалогеновый, не распространяющий горение монтажный кабель в соответствии с DIN VDE 0815
  • Сопротивление шлейфа макс. 73,2 Ом/км
  • Температурный диапазон
  • подвижно от -5 °C до +50 °C
  • стационарно от -30 °C до +70 °C
  • Максимальное рабочее напряжение 225 В (не для силовых цепей)
  • Испытательное напряжение
  • жила/ жила 500 В
  • жила/ экран 2000 В
  • Сопротивление изоляции мин. 100 МОм x км
  • Рабочая емкость макс. 120 нф/км при 800 Гц (у кабелей с 4 двойными жилами значения могут быть превышены на 20%)
  • Емкостный дисбаланс макс. 200 пф/100 м (20% значений, но не менее одного значения, могут составлять до 400 пф)
  • Минимальный радиус изгиба 6хØ кабеля
  • Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
  • Пожарная нагрузка см. табл. в приложении
  • Медный однопроволочный проводник.
  • Изоляция жил из безгалогенового сшитого полимера, компаунд HI1, не распространяющего горение (у Е90 - проводник обернут специальной пленкой)
  • Маркировка жил посредством колец и групп колец в соответствии с DIN VDE 0815
  • Жилы скручены в пары, 4 пары - в пучок, несколько пучков - в слои
  • Пучки промаркированы нумерованной лентой
  • Специальная обмотка из полиэстерной и стекловолоконной ленты
  • Экран из полимерной плёнки с алюминиевым покрытием и дренажным проводником Ø 0,8 мм
  • Безгалогеновая внешняя оболочка, не распространяющая горение, в соответствии с DIN VDE 0207 часть 24 HM2
  • Цвет оболочки - оранжевый
  • Испытания
  • Испытание на огнестойкость в соответствии с VDE 0482-332-3, BS 4066 часть 3, DIN EN 60332-3, EC 60332-3 (DIN VDE 0472 раздел 804, тип испытания С)
  • Коррозионная активность газов при горении в соответствии с VDE 0482 часть 267, DIN EN 50267-2-2, IEC 60754-2 (DIN VDE 0472 часть 813)
  • Плотность дыма в соответствии с VDE 0482 часть 1034-1+2, IEC 61034-1+2, DIN EN 61034-1+2 / BS 7622 часть 1+2 (ранее DIN VDE 0472 часть 816)
  • Не распространяет горение
  • Низкая плотность дыма
  • Прокладка в земле и в силовых цепях не допустима
  • FE 180: Целостность изоляции 180 минут. Испытания в соответствии с DIN VDE 0472 часть 814 IEC 60331.
  • Целостность изоляции при испытании прямым воздействием пламени продолжительностью 180 минут.
  • E 30: Сохранение функциональности электрических кабельных сетей в течение не менее 30 минут. Испытание в соответствии с DIN 4102 часть 12.
  • Сохранение функциональности в течение 30 минут должно быть обеспечено в случаях, когда из горящего здания необходимо спасти людей или животных.
  • Гарантирует 30-минутное сохранение функциональности установок пожарной сигнализации и сигнальных устройств, аварийного и резервного освещения, пассажирских лифтов с эвакуационным выключателем, исключением являются кабели, находящиеся внутри шахт или машинных отделениях.
  • E 90: Сохранение функциональности электрических кабельных сетей в течение не менее 90 минут. Испытание в соответствии с DIN 4102 часть 12.
  • Сохранение функциональности в течение 90 минут обеспечивает работоспособность водонапорных установок для обеспечения систем пожаротушения, вентиляционных установок для отвода дыма и тепла из запасных лестничных клеток и внутренних помещений, шахт, машинных отделений пожарных лифтов, эвакуационных грузовых лифтов в больницах и специальных пожарных лифтов.
  • с E30 по E90
  • Сохранение функциональности зависит от соответствующей техники прокладки кабеля.
  • Трудновоспламеняемый безгалогеновый монтажный кабель для телекоммуникационных целей. Статичное экранирование защищает от сильных импульсных помех. Предназначен для фиксированной прокладки там, где в случае пожара необходимо предотвратить человеческие жертвы и минимизировать ущерб имуществу, например, на промышленных предприятиях, на электростанциях, в коммунальных учреждениях, отелях, аэропортах, метро, больницах.
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

сохранение работоспособности E 30 до E 90

Арт.№

Кол-во пар
x Ø провод.
мм

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км



34081

2 x 2 x 0,8

7,4

25,0

74,0

-

34082

4 x 2 x 0,8

10,8

45,0

127,0

-

34083

8 x 2 x 0,8

16,9

85,0

300,0

-

34084

12 x 2 x 0,8

18,5

126,0

336,0

-

34085

16 x 2 x 0,8

20,1

166,0

426,0

-

34086

20 x 2 x 0,8

22,2

206,0

529,0

-

34087

32 x 2 x 0,8

29,1

326,0

859,0

-

34088

40 x 2 x 0,8

34,2

407,0

1094,0

-

34089

52 x 2 x 0,8

37,3

529,0

1280,0

-

Сохранение работоспособности E 30

Арт.№

Кол-во пар
x Ø провод.
мм

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км



34148

2 x 2 x 0,8

7,5

25,0

74,0

-

34149

4 x 2 x 0,8

9,3

45,0

127,0

-

34150

8 x 2 x 0,8

11,4

85,0

300,0

-

34151

12 x 2 x 0,8

13,0

126,0

336,0

-

34152

16 x 2 x 0,8

15,7

166,0

426,0

-

34153

20 x 2 x 0,8

16,5

206,0

529,0

-

34154

32 x 2 x 0,8

20,3

326,0

859,0

-

34155

40 x 2 x 0,8

23,4

407,0

1094,0

-

34156

52 x 2 x 0,8

25,2

529,0

1280,0

-
