Серии ENHP

DataSheet:

Переносной датчик углового перемещения с рукояткой (инкрементальный тип)
Переносные датчики углового перемещения серии ENHP предназначены для ручного регулирования подачи импульсов, что необходимо, например, при работе с фрезерными и токарными станками с ЧПУ. Помимо этого, они имеют разнообразные дополнительные функции, в том числе выключатель аварийного останова, и отличаются превосходной мобильностью, что значительно расширяет возможности по их применению. Благодаря наличию комплементарного выхода инкрементальные переносные датчики углового перемещения серии ENHP подходят для более широкого спектра применения и рабочих условий.

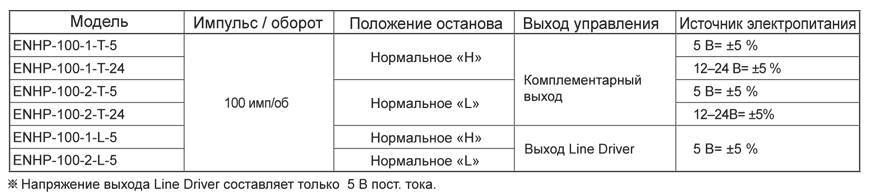

Модель ENHP-100-1-T-□ ENHP-100-2-T-□ ENHP-100-1-L-5, ENHP-100-2-L-5
Управляющий выход Комплементарный выход Выход линейного электропривода
Разрешение (импульс / оборот) 100
Фаза выходного сигнала Фаза А, В Фазы А, А^, В, В^
Электрические характеристики Разница фаз на выходе Выход между фазами А и В: T/4 + T/8 (Т=1 период фазы А)
Выход переключателей датчика Выход двоично-десятичного кода
• ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ОСИ (ВЫКЛ, X, Y, Z, А, В)
• ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ДИАПАЗОНА (R1, R2, R3, R4)
Управляющий выход •    Низкий > Слабый ток: макс. 30 мА, Остаточное напряжение: макс. 0,4 В=
• Высокий > Слабый ток: макс. 10 мА, Напряжение на выходе (Питание 5 В=): Мин. (напряжение питания -2,0) В=, Напряжение на выходе (Питание 12-24 В=): мин. (напряжение питания - 3,0) В=;
• Низкий > Слабый ток: макс. 20 мА, Остаточное напряжение: макс. 0,5 В=
• Высокий Слабый ток: макс. -20 мА, Напряжение на выходе: мин. 2,5 В=
Время отклика (подъем / падение) Макс. 1 мкс (Длина кабеля: 1 м, ток стока макс. 20 мА) Макс. 0,5 мкс (Длина кабеля: 1 м, токовый сток = макс. 20 мА)
Источник питания • 5 В= ±5 % (Пульсация двойной амплитуды не более 5 %)
• 12-24 В= ±5 % (Пульсация двойной амплитуды не более 5 %)
5 В= ±5 % (Пульсация двойной
амплитуды не более 5 %)
Потребляемый ток Макс. 40 мА (без нагрузки) Мин. 50 мА (без нагрузки)
Макс. частота отклика 10 кГц
Сопротивление изоляции Мин. 100 МОм (при 500 В= между всеми клеммами и корпусом)
Диэлектрическая прочность 750 В~, 50/60 Гц в течение 1 мин. (между всеми клеммами и корпусом)
Схема подключения 25-контактный D-SUB разъем
Механические параметры Пусковой вращающий момент Макс. 1 кгс • см (0,098 Н • м)
Нагрузка на вал Радиальная 2 кгс, осевая: 1 кгс
Макс.допустимая частота вращения Макс. 200 об/мин (нормально), 600 об/мин (пиковое)
Виброустойчивость Амплитуда 1,5 мм с частотой от 10 до 55 Гц (в течение 1 мин.) в каждом из направлений - по осям X, Y, Z в течение 2 часов
Ударопрочность Макс. 50 G
Условия хранения и эксплуатации Температура окружающей среды от -10 до 70 °С; хранение: от -25 до 85 °С
Влажность окружающего среды Относительная влажность: от 35 до 85 %; при хранении: от 35 до 90 %
Защита IP50 (по стандарту МЭК)
Кабель Ø5 мм, 18 жил, длина: 8 м, витой
(AWG 28, Диаметр жилы: 0,08 мм, Количество проволок в жиле: 18, наружный диаметр изолятора: 0,7 мм)
Масса Приблизительно: 730 г

* При выборе разрешения убедитесь, что частота вращения при максимальной частоте импульсов должна быть меньше или равна значению макс. допустимой частоты вращения.
[Частота вращения при макс. частоте импульсов (об/мин) = Макс. частота отклика/Разрешение x 60 c]
* Сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.

▣ Особенности
* Выход управления: комплементарный выход, выход Line Driver.
* Подходит для ручного регулирования подачи импульсов при работе с фрезерными и токарными станками с ЧПУ.
* Наличие выключатель аварийного заземления и выключатель электропитания.
* Переключатели выбора оси (6-позиционный) и частоты подачи импульсов (4-позиционный).

Области применения
* Управление положением инструментов обрабатывающего центра.
