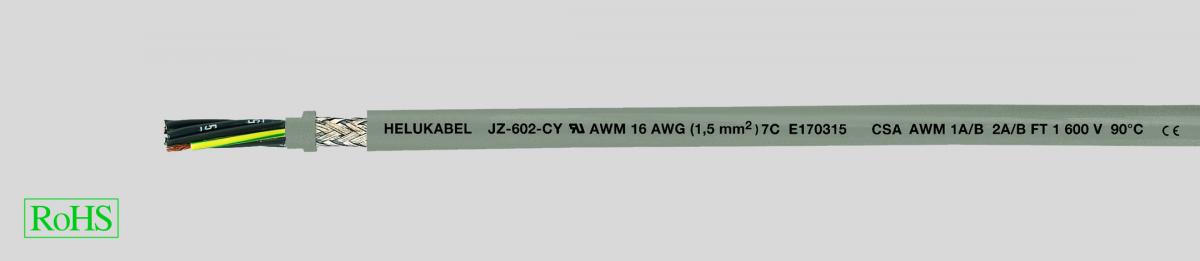

JZ-602-CY Экранированный кабель управления в соответствии с двумя нормами, маслостойкий, ЭМС тип, 90°C, 600 В, с разметкой метража

DataSheet:

  • Кабель со специальной PVC-оболочкой
  • в соответствии с UL CSA AWM I/II A/B
  • тип 2587 и CSA
  • Температурный диапазон
  • подвижно от -5°C до +90°C
  • стационарно от -40°C до +90°C (кратковременно +105°C)
  • Номинальное напряжение в соответствии с UL+CSA 600 В
  • Испытательное напряжение 3000 В
  • Напряжение пробоя мин. 6000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Минимальный радиус изгиба
  • подвижно 10х Ø кабеля
  • стационарно 5x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Сопротивление связи макс. 250 Ом/км
  • Жилы из тонких медных проволок
  • в соответствии с DIN VDE 0295 кл. 5,
  • BS 6360 кл. 5 и IEC 60228 кл. 5
  • PVC-изоляция жил, TI3 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3 и класс 43 в соотв. с UL-станд. 1581
  • Чёрные жилы с цифровой маркировкой белого цвета
  • Желто-зеленая жила заземления во внешнем повиве, для 3 жил и более
  • Повивная скрутка жил с оптимальным шагом
  • Внутренняя PVC-оболочка YM5 в соответствии с DIN VDE 0207 часть 5
  • Экранирующая оплётка из лужёных медных проводов, покрытие прибл. 85%
  • Внешняя оболочка из специального PVC YM5 в соответствии с DIN VDE 0207 часть 5 и класс 43 в соотв. с UL-станд. 1581
  • Цвет оболочки – серый (RAL 7001)
  • С разметкой метража
  • Устойчив к минеральным, синтетическим маслам и хладагентам. Внешняя оболочка прошла усовершенствованный тест на маслостойкость
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Самозатухающий и не распространяющий горение PVC в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804,
  • тип испытания B), UL VW-1, CSA FT1.
  • G = с желто-зеленой жилой заземления
  • x = без желто-зеленой жилы заземления (OZ)
  • Протестированы на аналогах на пригодность применения в чистых помещениях. Если кабель предназначен для чистых помещений, необходимо делать примечание в заказе
  • Аналоги без экрана:
  • JZ-602
  • Гибкие кабели управления до 600 В, испытанные по UL и CSA, используются в производстве станков и промышленного оборудования. Применяются в сухих и влажных помещениях при средних механических нагрузках без растягивающих усилий. Не предназначены для эксплуатации на открытом воздухе. Разработаны для заводов по производству машинного оборудования, идущего на экспорт, специально для США и Канады.
  • ЭМС = электромагнитная совместимость
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана .
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

AWG-номер

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км



82990

2 x 0,5

20

7,7

35,0

93,0



82991

3 G 0,5

20

8,0

42,0

124,0



82992

4 G 0,5

20

8,6

47,0

133,0



82993

5 G 0,5

20

9,2

56,0

153,0



82994

7 G 0,5

20

10,0

69,0

191,0



82995

9 G 0,5

20

11,8

87,0

243,0



82996

12 G 0,5

20

13,0

108,0

322,0



82997

18 G 0,5

20

15,2

145,0

374,0



82998

25 G 0,5

20

18,2

240,0

436,0



82999

34 G 0,5

20

20,1

312,0

560,0



83000

41 G 0,5

20

22,4

348,0

663,0



82979

2 x 1

18

8,1

50,0

107,0



82980

3 G 1

18

8,4

60,0

130,0



82981

4 G 1

18

9,3

71,0

155,0



82982

5 G 1

18

10,0

88,0

181,0



82983

7 G 1

18

10,7

111,0

209,0



82984

9 G 1

18

12,7

139,0

321,0



82985

12 G 1

18

14,0

184,0

341,0



82986

18 G 1

18

16,4

260,0

473,0



82987

25 G 1

18

19,7

349,0

650,0



82988

34 G 1

18

22,1

486,0

781,0



82989

41 G 1

18

24,5

531,0

892,0



82968

2 x 1,5

16

8,7

63,0

136,0



82969

3 G 1,5

16

9,4

80,0

165,0



82970

4 G 1,5

16

10,2

97,0

192,0



82971

5 G 1,5

16

11,0

119,0

224,0



82972

7 G 1,5

16

12,0

147,0

273,0



82973

9 G 1,5

16

14,2

182,0

340,0



82974

12 G 1,5

16

15,6

267,0

461,0



82975

18 G 1,5

16

18,7

374,0

674,0



82976

25 G 1,5

16

22,6

526,0

950,0



82977

34 G 1,5

16

25,5

629,0

1203,0



82978

41 G 1,5

16

27,4

801,0

1588,0



82959

2 x 2,5

14

10,3

96,0

173,0



82960

3 G 2,5

14

10,8

144,0

220,0



82961

4 G 2,5

14

11,7

148,0

270,0



82962

5 G 2,5

14

13,0

181,0

329,0



82963

7 G 2,5

14

14,2

255,0

428,0



82964

9 G 2,5

14

15,8

309,0

580,0



82965

12 G 2,5

14

17,1

441,0

761,0



82966

18 G 2,5

14

18,9

570,0

1140,0



82967

25 G 2,5

14

27,8

738,0

1551,0



82954

2 x 4

12

12,5

120,0

209,0



82955

3 G 4

12

13,1

174,0

310,0



82956

4 G 4

12

14,4

230,0

456,0



82957

5 G 4

12

15,8

273,0

532,0



82958

7 x 4

12

17,6

316,0

737,0



82949

2 G 6

10

14,2

173,0

318,0



82950

3 G 6

10

15,1

240,0

411,0



82951

4 G 6

10

16,5

305,0

572,0



82952

5 G 6

10

18,3

439,0

732,0



82953

7 G 6

10

20,9

505,0

961,0



82945

3 G 10

8

19,1

350,0

741,0



82946

4 G 10

8

21,1

535,0

988,0



82947

5 G 10

8

23,6

592,0

1202,0



82948

7 G 10

8

26,4

810,0

1743,0



82941

3 G 16

6

24,3

585,0

1088,0



82942

4 G 16

6

27,5

740,0

1662,0



82943

5 G 16

6

31,2

895,0

2021,0



82944

7 G 16

6

34,1

1282,0

2720,0



82937

3 G 25

4

29,9

1070,0

1947,0



82938

4 G 25

4

32,9

1140,0

2591,0



82939

5 G 25

4

36,4

1380,0

3197,0



82940

7 G 25

4

39,0

1870,0

4530,0



82934

3 G 35

2

32,8

1240,0

2701,0



82935

4 G 35

2

36,3

1576,0

3277,0



82936

5 G 35

2

39,9

1930,0

4530,0



82488

3 G 50

1

35,0

1675,0

2870,0



82780

4 G 50

1

41,0

2155,0

3960,0



82781

5 G 50

1

44,4

2794,0

4371,0



82782

3 G 70

2/0

41,4

2288,0

3647,0



82783

4 G 70

2/0

46,7

3120,0

4882,0



82914

5 G 70

2/0

50,6

3705,0

5876,0



82915

3 G 95

3/0

46,2

3010,0

4751,0



82916

4 G 95

3/0

51,2

4043,0

6368,0



82917

5 G 95

3/0

56,1

5026,0

7843,0



82918

3 G 120

4/0

52,0

3812,0

5899,0



82919

4 G 120

4/0

58,7

5069,0

8010,0



82920

5 G 120

4/0

62,7

5877,0

9205,0
