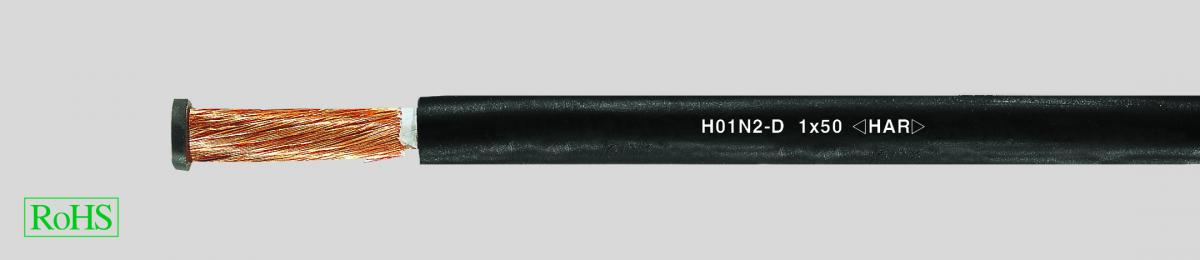

H01N2-D / -E 100 V, в соответствии со стандартом VDE, сварочные кабели

  • Сварочный кабель в гармонизированном исполнении в резиновой оболочке в соответствии с DIN VDE 0285-525-2-81 / DIN EN 50525-2-81
  • Температурный диапазон
  • подвижно от -25°C до +80°C
  • стационарно от -40 C до +80 C
  • Допустимая рабочая температура проводника +85°C
  • Номинальное напряжение U0/U 100/100 В
  • Испытательное напряжение 1000 В
  • Mindestbiegeradius
  • H01N2-D 12x Ø кабеля
  • H01N2-E 10x Ø кабеля
  • Медные особо тонкопроволочные проводники (также поставляются лужёные) в соответствии с DIN VDE 0295, BS 6360, IEC 60228
  • Разделительный слой поверх проводника
  • Неопреновая внешняя оболочка, компаунд из хлорированного каучука - ЕМ5
  • Цвет оболочки - чёрный
  • Без жёлто-зелёной маркировки
  • Испытание в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804,
  • тип испытания B)
  • Маслостойкий в соответствии с DIN VDE 0473-811-404/
  • DIN EN 60811-404
  • Сохраняет высокую гибкость при воздействии озона, света, кислорода, защитного газа, масла или бензина
  • Количество проволок указано ориентировочно; данные о количестве проволок и Ø отдельных проволок приблизительны
  • Луженый проводник поставляется по запросу
  • Используется для соединения сварочного аппарата и ручного электрода. Применяется в автомобиле- и кораблестроении, конвейерных установках и транспортёрах, в металлообрабатывающих станках, сварочных автоматах и т.д. Высокопрочный кабель предназначен для эксплуатации при низких и высоких температурах и при воздействии пламени, а также на открытом воздухе, в сухих и влажных помещениях.
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.




Арт.№

Кол-во жил x
номинальное
сечение, мм²

Кол-во проволоки
x Ø отдельной
проволоки
мм

Оболочка

Номинальное значение

мм

Внешний Ø

мин. - макс.

мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

31001

1 x 10

320 x 0,2

2

7,7 - 9,7

96,0

135,0

8

31002

1 x 16

512 x 0,2

2

8,8 - 11,0

154,0

205,0

6

31003

1 x 25

800 x 0,2

2

10,1 - 12,7

240,0

302,0

4

31004

1 x 35

1120 x 0,2

2

11,4 - 14,2

336,0

420,0

2

31005

1 x 50

1600 x 0,2

2,2

13,2 - 16,5

480,0

586,0

1

31006

1 x 70

2240 x 0,2

2,4

15,3 - 19,2

672,0

798,0

2/0

31007

1 x 95

3024 x 0,2

2,6

17,1 - 21,4

912,0

1015,0

3/0

31008

1 x 120

614 x 0,5

2,8

19,2 - 24,0

1152,0

1310,0

4/0

31030

1 x 150

765 x 0,5

3

21,2 - 26,4

1440,0

1620,0

300 kcmil

31031

1 x 185

944 x 0,5

3,2

23,1 - 28,9

1776,0

1916,0

350 kcmil

31009

1 x 240

1225 x 0,5

3,4

25,0 - 29,5

2304,0

2540,0

500 kcmil
