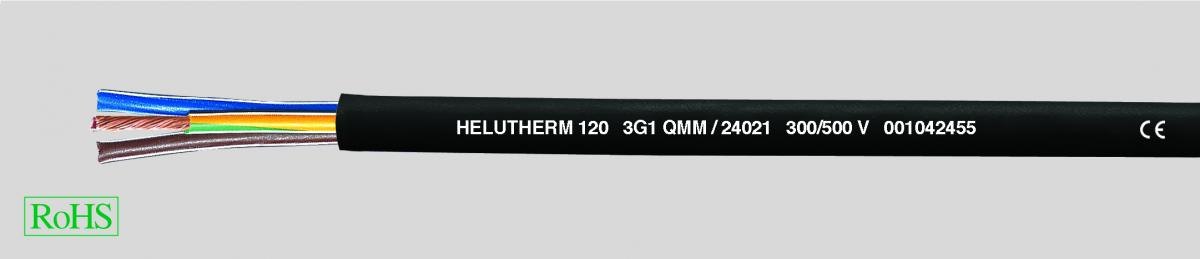

HELUTHERM® 120 гибкий, термостойкий (+105°C), с разметкой метража

DataSheet:

  • Кабель со специальной PVC-оболочкой с повышенной термостойкостью на основании DIN VDE 0285-525-2-11 / DIN EN 50525-2-11
  • 0,5-0,75 мм² в соответствии с IEC 60227/56
  • 1,0-2,5 мм² в соответствии с IEC 60227/57
  • Температурный диапазон
  • подвижно от -5 °C до +105 °C
  • стационарно от -30 °C до +105 °C (кратковременно +120 °C)
  • Номинальное напряжение
  • 0,5 -1 мм²: U0/U 300/500 В
  • от 1,5 мм²: U0/U 450/750 В
  • Испытание искровым разрядом 6000 В
  • Испытательное напряжение 2000 В
  • Напряжение пробоя мин. 4000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Минимальный радиус изгиба
  • подвижно 7,5x Ø кабеля
  • стационарно 4x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
  • Изоляция жил - специальный PVC-материал T13 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
  • Маркировка жил в соответствии с DIN VDE 0293-308
  • Маркировка жил:
  • до 5 жил - цветовая маркировка жил
  • от 6 жил - чёрные с цифровой маркировкой
  • Желто-зеленая жила заземления во внешнем слое для 3 жил и более
  • 2 жилы - без жёлто-зелёной жилы заземления
  • Повивная скрутка жил с оптимальным шагом
  • Специальная внешняя PVC-оболочка, термостойкая ТМ3, в соответствии с DIN VDE 0207-363-4-1 / DIN EN 50363-4-1
  • Цвет оболочки - чёрный (RAL 9005), по желанию другие цвета
  • С разметкой метража
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Самозатухающий, не распространяющий горение PVC-материал в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804,
  • тип испытания B)
  • G = с желто-зеленой жилой заземления
  • x = без жилы заземления (OZ)
  • По запросу возможно изготовление
  • HELUTHERM®120 H03V2V2-F
  • HELUTHERM®120 H05V2V2-F
  • HELUTHERM®120 (H)05V2V2-F
  • Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий в сухих и влажных помещениях, а также на открытом воздухе для подключения к станкам, двигателям, трансформаторам в зоне высоких температур (например, конвейеры для нанесения лакового покрытия и сушки).
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

24002

2 x 0,5

5,0

9,6

40,0

20

24003

3 G 0,5

5,3

14,4

50,0

20

24004

4 G 0,5

5,8

19,2

60,0

20

24005

5 G 0,5

6,7

24,0

70,0

20

24006

7 G 0,5

8,8

33,6

90,0

20

24007

12 G 0,5

11,1

58,0

140,0

20

24008

18 G 0,5

12,9

86,0

170,0

20

24009

25 G 0,5

15,8

101,0

250,0

20

24011

2 x 0,75

6,2

14,4

52,0

18

24012

3 G 0,75

6,6

21,6

61,0

18

24013

4 G 0,75

7,1

29,0

75,0

18

24014

5 G 0,75

8,0

36,0

94,0

18

24015

7 G 0,75

9,5

50,0

112,0

18

24016

12 G 0,75

11,6

86,0

180,0

18

24017

18 G 0,75

13,9

130,0

270,0

18

24018

25 G 0,75

16,9

180,0

380,0

18

24019

1 x 1

6,0

9,6

50,0

17

24020

2 x 1

6,5

19,2

60,0

17

24021

3 G 1

6,9

29,0

73,0

17

24022

4 G 1

7,7

38,0

88,0

17

24023

5 G 1

8,4

48,0

110,0

17

24024

6 G 1

9,3

58,0

121,0

17

24025

7 G 1

10,0

67,0

130,0

17

24026

12 G 1

12,5

115,0

223,0

17

24027

18 G 1

14,7

173,0

350,0

17

24028

25 G 1

17,8

240,0

485,0

17

24030

2 x 1,5

7,4

29,0

77,0

16

24031

3 G 1,5

8,1

43,0

97,0

16

24032

4 G 1,5

9,0

58,0

122,0

16

24033

5 G 1,5

10,0

72,0

143,0

16

24034

7 G 1,5

11,9

101,0

179,0

16

24035

12 G 1,5

14,5

173,0

310,0

16

24036

18 G 1,5

17,4

259,0

460,0

16

24037

25 G 1,5

21,3

360,0

650,0

16

24039

2 x 2,5

9,3

48,0

120,0

14

24046

3 G 2,5

10,1

72,0

150,0

14

24040

4 G 2,5

11,0

96,0

200,0

14

24041

5 G 2,5

12,3

120,0

250,0

14

24042

7 G 2,5

14,6

168,0

310,0

14

24044

2 x 4

10,6

77,0

180,0

12

24291

3 G 4

11,5

115,0

220,0

12

24045

4 G 4

12,5

154,0

300,0

12

24292

5 G 4

15,1

192,0

360,0

12
