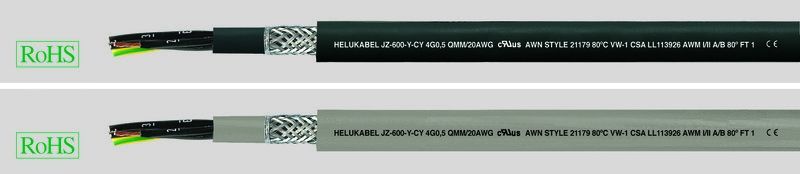

JZ-600-Y-CY UL/CSA / OZ-600-Y-CY UL/CSA (Sheath colour grey) flexible, number coded, 0,6/1kV, EMC-preferred type, meter marking

DataSheet:

  • Кабель со специальной PVC-оболочкой в соответствии с DIN VDE 0276 часть 627, DIN VDE 0285-525-2-51/DIN EN 50525-2-51, в соответствии со станд. UL 758 тип 21179, но толщина изоляции  для 1 кВ и в соответствии со стандартом UL-758 Style 21179
  • Температурный диапазон
  • подвижно от -5°C до +80°C
  • стационарно от -40°C до +80°C
  • Номинальное напряжение
  • VDE U0/U 600/1000 В
  • UL/CSA 1000 В
  • Испытательное напряжение 4000 В
  • Напряжение пробоя мин. 8000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Минимальный радиус изгиба
  • подвижно 10х Ø кабеля
  • стационарно 5x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Сопротивление связи макс. 250 Ом/км
  • Жилы из тонких медных проволок
  • в соответствии с DIN VDE 0295 кл. 5,
  • BS 6360 кл. 5 или IEC 60228 кл. 5
  • Изоляция жил из специального PVC, TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3 и класс 43 в соотв. с UL-станд. 1581
  • Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
  • Желто-зеленая жила заземления во внешнем повиве, для 3 жил и более
  • Повивная скрутка жил с оптимальным шагом
  • Внутренняя PVC-оболочка, TМ2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1, класс 43 в соотв. с UL-станд. 1581
  • Экранирующая оплётка из лужёных медных проводников, покрытие прибл. 85%
  • Внешняя оболочка из специального PVC, тип TМ2 в соответствии с DIN VDE 0281 часть 1 класс 43 в соотв. с UL-станд. 1581
  • Цвет оболочки - чёрный (RAL 9005) или серый (RAL 7001)
  • С разметкой метража
  • В целом маслостойкий, показатели маслостойкости/химической стойкости см. табл. в приложении
  • Устойчивый к УФ-излучению (исполнение с чёрной оболочкой)
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • PVC самозатухающий и не распространяющий горение в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, раздел 804,
  • тип испытания B), VW-1, CSA FT1
  • G = с желто-зеленой жилой заземления
  • x = без жилы заземления (OZ)
  • Аналоги без экрана:
  • JZ-600 UL/CSA
  • PVC-кабель управления применяется для измерения, контроля и управления в металлообрабатывающих станках, транспортёрах и конвейерах, поточных линиях, на производстве промышленного оборудования, на металлургических и сталеплавильных заводах. Используется при средних механических напряжениях для гибкой прокладки при свободном перемещении без растягивающего усилия и без принудительно направляемого движения в сухих, влажных помещениях и на открытом воздухе (при стационарной прокладке, исполнение с чёрной оболочкой). Не предназначен для прокладки в земле или в воде. Благодаря высокой плотности экрана обеспечивается отсутствие помех при передаче сигналов или импульсов.
  • ЭМС = электромагнитная совместимость.
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана .
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

AWG-номер

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км



Цвет
оболочки

серый

12410

2 x 0,5

20

8,3

30,0

129,0



12411

3 G 0,5

20

8,6

39,0

150,0



12412

4 G 0,5

20

9,4

52,0

170,0



12413

5 G 0,5

20

10,1

61,0

199,0



12414

7 G 0,5

20

12,1

75,0

235,0



12415

12 G 0,5

20

14,7

130,0

320,0



12416

18 G 0,5

20

17,3

170,0

428,0



12417

25 G 0,5

20

20,6

230,0

503,0



12418

2 x 0,75

18

8,7

39,0

143,0



12419

3 G 0,75

18

9,0

57,0

155,0



12420

4 G 0,75

18

9,9

68,0

190,0



12421

5 G 0,75

18

10,8

79,0

228,0



12422

7 G 0,75

18

13,0

96,0

323,0



12423

12 G 0,75

18

15,8

169,0

410,0



12424

18 G 0,75

18

17,9

224,0

560,0



12425

25 G 0,75

18

22,8

292,0

730,0



12426

2 x 1

17

9,4

52,0

150,0



12427

3 G 1

17

9,8

67,0

163,0



12428

4 G 1

17

10,8

78,0

200,0



12429

5 G 1

17

12,1

94,0

239,0



12430

7 G 1

17

14,5

122,0

289,0



12431

12 G 1

17

17,4

201,0

464,0



12432

18 G 1

17

20,7

275,0

628,0



12433

25 G 1

17

24,8

364,0

855,0



12434

2 x 1,5

16

10,2

68,0

162,0



12435

3 G 1,5

16

10,9

84,0

187,0



12436

4 G 1,5

16

12,2

104,0

240,0



12437

5 G 1,5

16

13,3

123,0

289,0



12438

7 G 1,5

16

16,0

180,0

383,0



12439

12 G 1,5

16

19,6

284,0

592,0



12440

18 G 1,5

16

23,4

390,0

806,0



12441

25 G 1,5

16

28,2

521,0

1241,0



12442

2 x 2,5

14

11,5

99,0

272,0



12443

3 G 2,5

14

12,2

124,0

298,0



12444

4 G 2,5

14

13,4

170,0

345,0



12445

5 G 2,5

14

14,9

202,0

427,0



12446

7 G 2,5

14

17,9

268,0

561,0



12447

12 G 2,5

14

21,9

423,0

857,0



12448

18 G 2,5

14

26,1

572,0

1355,0



12449

25 G 2,5

14

31,9

740,0

1995,0



12450

2 x 4

12

14,3

156,0

306,0



12451

3 G 4

12

15,1

191,0

391,0



12452

4 G 4

12

16,7

236,0

527,0



12453

5 G 4

12

18,6

303,0

700,0



12454

7 G 4

12

20,0

394,0

920,0



12455

3 G 6

10

17,0

251,0

629,0



12456

4 G 6

10

18,7

319,0

731,0



12457

5 G 6

10

20,7

421,0

1105,0



12458

7 G 6

10

23,0

561,0

1465,0



12459

3 G 10

8

19,6

371,0

1125,0



12460

4 G 10

8

21,9

576,0

1345,0



12461

5 G 10

8

24,1

620,0

1635,0



12462

7 G 10

8

26,8

842,0

2210,0



12463

3 G 16

6

23,5

540,0

1395,0



12464

4 G 16

6

26,4

807,0

1870,0



12465

5 G 16

6

28,8

1394,0

2720,0



12466

7 G 16

6

31,9

1605,0

3213,0



12467

3 G 25

4

28,0

820,0

2465,0



12468

4 G 25

4

32,5

1169,0

2750,0



12469

5 G 25

4

35,7

1850,0

3490,0



12470

7 G 25

4

39,0

2140,0

4980,0
