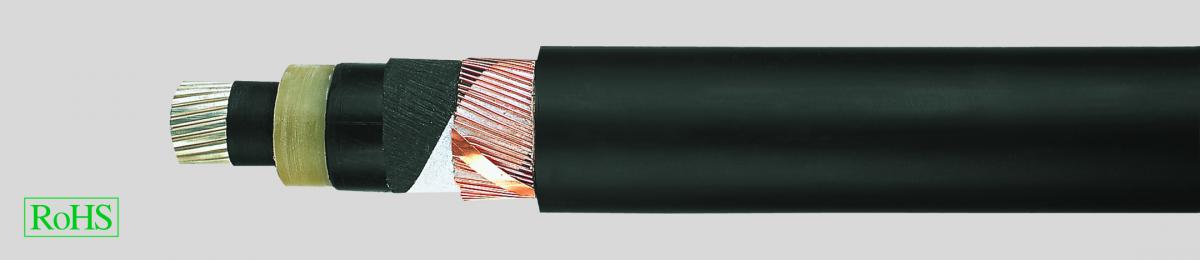

NA2XS(FL)2Y 6/10 кВ, 12/20 кВ, 18/30 кВ XLPE-изоляция, Al-проводник, 1-жильный, экраинированный, водонепроницаемый в продольном и поперечном направлении, PE-оболочка

  • Кабель среднего напряжения с  XLPE-изоляцией в соответствии  с  DIN VDE 0276 часть 620 или HD 620 S2 и IEC 60502
  • Температурный диапазон при прокладке до -20°C
  • Рабочая температура макс. 90°C
  • Температура при коротком замыкании 250 °C (время короткого замыкания до 5 сек.)
  • Номинальные напряжения U0/U 6/10 кВ, 12/20 кВ, 18/30 кВ
  • Рабочие напряжения
  • для 6/10 кВ макс. 12 кВ
  • для 12/10 кВ макс. 24 кВ
  • для 18/30 кВ макс. 36 кВ
  • Испытательные напряжения
  • для 6/10 кВ = 15 кВ
  • для 12/20 кВ = 30 кВ
  • для 18/30 кВ = 45 кВ
  • Минимальный радиус изгиба при прокладке 15хØ кабеля
  • Допустимая токовая нагрузка см. табл. в приложении
  • Алюминиевый проводник в соответствии с  DIN VDE 0295 кл .2, многопроволочный, BS 6360 кл.2, IEC 60228 кл.2
  • Внутренний токопроводящий слой
  • Изоляция - XLPE компаунд DIX8 в соотв. с HD 620 S2
  • Внешний токопроводящий слой, экструдированный и прочно сшитый сизоляцией жил
  • Обмотка, водонепроницаемая в продольном направлении
  • Экран: оплетка из медных проволок с одной или двумя спиральными проводящими лентами
  • Обмотка,  водонепроницаемая в продольном направлении
  • Алюминиевая полоса с PE-оболочкой
  • Сшитый
  • Внешняя оболочка PE компаунд DMP2 в соотв. с HD 620 S2
  • Цвет оболочки черный
  • Толщина изоляции
  • номинальное значение 2,5 мм
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Примечание по монтажу
  • Экструдированный внешний токопроводящий слой прочно сшит с изоляцией для обеспечения оптимальной эксплуатационной безопасности. Поэтому при монтаже рекомендуется использовать специальный инструмент для снятия оболочки.
  • rm = круглый проводник, многопроволочный
  • Другие типы и размеры по запросу
  • Предназначен преимущественно для прокладки в сетях энергоснабжающих станций, внутри помещений и в кабель-каналах, на открытом воздухе, в земле и воде, а также в промышленных и распределительных установках и электростанциях. Al/PE-слоистая оболочка водонепроницаема в поперечном направлении. Прочная PE-оболочка может выдерживать сильные механические нагрузки при прокладке и эксплуатации. Однако она не обладает огнестойкими свойствами (не соответствует DIN EN 60332-1-2). Внутренний токопроводящий слой между проводом и XLPE-изоляцией и внешний токопроводящий слой, прочно соединенный с XLPE-изоляцией, обеспечивает отсутствие частичных разрядов в проводнике и высокую безопасность его эксплуатации.



Art.-Nr.

Aderzahl x
Nennquer-
schnitt mm²

Betriebs-
spannung

max.

Nenn-
spannung

kV

Isolier-
wanddicke

mm

Schirm-
querschnitt

mm²

Außen-Ø

ca. mm

Cu-Zahl

kg / km

Alu-Zahl

kg / km

Gewicht

ca. kg / km

Hohlpreis
EUR / 100m

Cu 0,- / Alu 0,-

Standardlänge

Hohlpreis
EUR / 100m

Cu 0,- / Alu 0,-

Schnittlänge

38062

1 x 50

rm / 16

12

6 / 10

3,4

16

30,0

182,0

145,0

710,0

635,00

673,00

38063

1 x 70

rm / 16

12

6 / 10

3,4

16

32,0

182,0

203,0

890,0

688,00

729,00

38064

1 x 95

rm / 16

12

6 / 10

3,4

16

33,0

182,0

276,0

1100,0

711,00

753,00

38065

1 x 120

rm / 16

12

6 / 10

3,4

16

34,0

182,0

348,0

1330,0

793,00

840,00

38066

1 x 150

rm / 25

12

6 / 10

3,4

25

36,0

283,0

435,0

1450,0

842,00

892,00

38067

1 x 185

rm / 25

12

6 / 10

3,4

25

38,0

283,0

537,0

1580,0

953,00

1010,00

38068

1 x 240

rm / 25

12

6 / 10

3,4

25

40,0

283,0

696,0

1780,0

1056,00

1119,00

38069

1 x 300

rm / 25

12

6 / 10

3,4

25

42,0

283,0

870,0

1990,0

1161,00

1230,00

38070

1 x 400

rm / 35

12

6 / 10

3,4

35

46,0

394,0

1160,0

2320,0

1466,00

1553,00

38071

1 x 500

rm / 35

12

6 / 10

3,4

35

49,0

394,0

1450,0

2690,0

1604,00

1700,00

38072

1 x 630

rm / 35

12

6 / 10

3,4

35

51,0

394,0

1827,0

3160,0

2123,00

2250,00

38073

1 x 50

rm / 16

24

12 / 20

5,5

16

35,0

182,0

145,0

870,0

788,00

835,00

38074

1 x 70

rm / 16

12

12 / 20

5,5

16

36,0

182,0

203,0

1060,0

821,00

870,00

38075

1 x 95

rm / 16

24

12 / 20

5,5

16

38,0

182,0

276,0

1280,0

907,00

961,00

38076

1 x 120

rm / 16

24

12 / 20

5,5

16

39,0

182,0

348,0

1520,0

973,00

1031,00

33089

1 x 150

rm / 25

24

12 / 20

5,5

25

41,0

283,0

435,0

1650,0

1066,00

1129,00

38077

1 x 185

rm / 25

24

12 / 20

5,5

25

43,0

283,0

537,0

1800,0

1167,00

1237,00

38078

1 x 240

rm / 25

24

12 / 20

5,5

25

45,0

283,0

696,0

2000,0

1308,00

1386,00

38079

1 x 300

rm / 25

24

12 / 20

5,5

25

47,0

283,0

870,0

2230,0

1427,00

1512,00

38080

1 x 400

rm / 35

24

12 / 20

5,5

35

50,0

394,0

1160,0

2580,0

1721,00

1824,00

38081

1 x 500

rm / 35

24

12 / 20

5,5

35

54,0

394,0

1450,0

2980,0

2713,00

2875,00

38082

1 x 630

rm / 35

24

6 / 10

5,5

35

55,0

394,0

1827,0

3480,0

4003,00

4243,00

33084

1 x 50

rm / 16

36

18 / 30

8

16

39,0

182,0

145,0

1100,0

1080,00

1144,00

33085

1 x 70

rm / 16

36

18 / 30

8

16

40,0

182,0

203,0

1300,0

1146,00

1214,00

38083

1 x 95

rm / 16

36

18 / 30

8

16

42,0

182,0

276,0

1530,0

1232,00

1305,00

38084

1 x 120

rm / 16

36

18 / 30

8

16

44,0

182,0

348,0

1780,0

1320,00

1399,00

38085

1 x 150

rm / 25

36

18 / 30

8

25

45,0

283,0

435,0

1920,0

1380,00

1462,00

38086

1 x 185

rm / 25

36

18 / 30

8

25

47,0

283,0

537,0

2080,0

1870,00

1982,00

38087

1 x 240

rm / 25

36

10 / 30

8

25

49,0

283,0

696,0

2300,0

2065,00

2188,00

38088

1 x 300

rm / 25

36

18 / 30

8

25

52,0

283,0

870,0

2550,0

2536,00

2688,00

38089

1 x 400

rm / 35

36

18 / 30

8

35

55,0

394,0

1160,0

2960,0

3018,00

3199,00

38090

1 x 500

rm / 35

36

18 / 30

8

35

30,0

394,0

1450,0

3380,0

3373,00

3575,00

38091

1 x 630

rm / 35

36

18 / 30

8

35

60,0

394,0

1827,0

3900,0

3835,00

4065,00

  •
