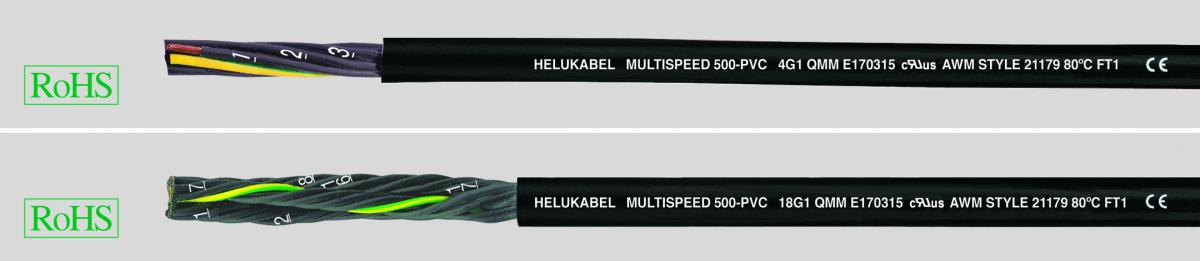

MULTISPEED® 500-PVC UL/CSA, особо гибкий, стойкий к изгибам кабель для буксируемых цепей, маслостойкий, с защитой от скручивания, с разметкой метража

  • Специальный кабель для буксируемых цепей для эксплуатации в условиях высоких механических нагрузок в соответствии с DIN VDE 0285-525-2-51/
  • DIN EN 50525-2-51, в соответствии со станд. UL 758 AWM
  • тип 21179
  • Температурный диапазон
  • подвижно от -5°C до +80°C
  • стационарно от -30°C до +80°C
  • Номинальное напряжение
  • VDE U0/U 300/500 В
  • UL 600 В
  • Испытательное напряжение 3000 В
  • Сопротивление изоляции мин. 100 МОм x км
  • Минимальный радиус изгиба
  • подвижно 7,5x Ø кабеля
  • стационарно 4x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Жилы из тонких медных проволок скрутки Unilay с коротким шагом
  • Изоляция жил-специальный PP
  • Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
  • Жёлто-зелёная жила заземления для 3 жил и более
  • Скрутка:
  • < 7 жил: повив с оптимальным шагом скрутки вокруг филлера
  • ≥ 7 жил: пучки с оптимальным шагом скрутки вокруг филлера
  • Специальная внешняя PVC-оболочка-заполнитель, экструдированная
  • Цвет оболочки – чёрный (RAL 9005)
  • С разметкой метража
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472, раздел 804,
  • тип испытания B), UL VW-1, CSA FT1
  • Низкая адгезионность
  • Устойчив к воздействию озона и УФ-лучей
  • Высокая стойкость к переменным изгибам
  • Более длительный срок службы за счёт низкого коэффициента трения
  • Высокая устойчивость к химическим реагентам
  • Маслостойкий в соответствии с DIN VDE 0473-811-404/
  • DIN EN 60811-404
  • Минимальный диаметр, небольшой вес
  • G = с желто-зеленой жилой заземления
  • x = без жилы заземления (OZ)
  • Аналоги с экраном:
  • MULTISPEED® 500-C-PVC UL/CSA
  • HELUKABEL® MULTISPEED 500-PVC в соответствии с UL/CSA применяется в тех случаях, когда к кабелю предъявляются крайне высокие требования. Разработаны для заводов по производству машинного оборудования, идущего на экспорт, специально для США и Канады.
  • Специально подобранные материалы и технология скручивания позволяют эксплуатировать его в течение длительного времени в качестве очень гибкого кабеля для буксируемых цепей на больших расстояниях перемещения как на высоких, так и на медленных скоростях.
  • Используется для прокладки в сухих, влажных помещениях и на открытом воздухе в свободном движении без растягивающих усилий и без принудительно направляемого движения в качестве очень гибкого PVC-кабеля управления. Подходит для применения в условиях частого напряжения при подъёме и изгибе в машиностроении и на производстве инструментов.
  • В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.
  • CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

AWG-номер

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км



24295

2 x 0,5

20

4,8

9,6

40,0



24296

3 G 0,5

20

5,1

14,4

45,0



24297

4 G 0,5

20

5,5

19,0

57,0



24298

5 G 0,5

20

6,0

24,0

66,0



24299

7 G 0,5

20

9,1

33,6

81,0



24300

12 G 0,5

20

10,0

58,0

133,0



24301

18 G 0,5

20

12,2

86,0

194,0



24302

25 G 0,5

20

14,3

120,0

274,0



24303

4 G 0,75

19

6,1

29,0

63,0



24304

5 G 0,75

19

6,6

36,0

79,0



24305

7 G 0,75

19

10,5

50,0

107,0



24306

12 G 0,75

19

11,4

86,0

169,0



24307

18 G 0,75

19

14,2

130,0

247,0



24308

25 G 0,75

19

16,3

180,0

366,0



24309

36 G 0,75

19

20,1

259,0

540,0



24310

42 G 0,75

19

22,2

302,0

630,0



24311

3 G 1

18

5,9

29,0

69,0



24312

4 G 1

18

6,4

38,4

86,0



24313

5 G 1

18

7,0

48,0

101,0



24314

7 G 1

18

11,2

67,0

140,0



24315

12 G 1

18

12,3

115,0

227,0



24316

18 G 1

18

15,1

173,0

351,0



24317

25 G 1

18

17,6

240,0

489,0



24318

3 G 1,5

16

6,7

43,0

88,0



24319

4 G 1,5

16

7,3

58,0

110,0



24320

5 G 1,5

16

8,0

72,0

130,0



24321

7 G 1,5

16

13,2

101,0

182,0



24322

12 G 1,5

16

14,4

173,0

319,0



24323

18 G 1,5

16

17,7

259,0

420,0



24324

25 G 1,5

16

20,5

360,0

604,0



24325

4 G 2,5

14

8,9

96,0

172,0



24326

5 G 2,5

14

9,9

120,0

219,0



24327

7 G 2,5

14

16,1

168,0

303,0



24328

12 G 2,5

14

17,8

288,0

504,0



24329

18 G 2,5

14

21,8

432,0

754,0



24330

25 G 2,5

14

24,4

600,0

940,0
