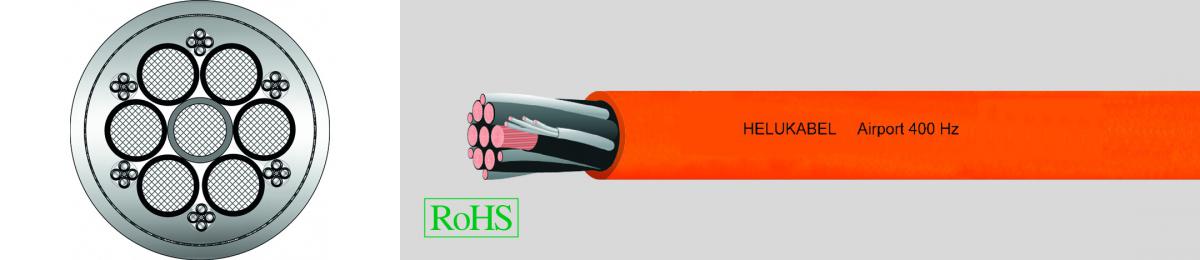

AIRPORT 400 Гц, барабанный, PUR, безгалогеновый, не распространяющий горение

  • Температурный диапазон от -40 °C до +90 °C
  • Номинальное напряжение 115/200 В
  • Рабочее напряжение U0/U 0,6/1 кВ
  • Испытательное напряжение 4000 В
  • Радиус изгиба
  • подвижно 7xØ кабеля
  • стационарно 4xØ кабеля
  • Жилы из тончайших медных проволок в соответствии с DIN VDE 0295 и IEC 60228
  • Изоляция жил PP черная
  • с цифровой маркировкой 1-6 + синий/...,
  • с цифровой маркировкой 7-30/1 мм²
  • По 4 жилы 1 мм² скручены в четверку
  • Жилы и 6 жгутов скручены совместно
  • Внутренняя PUR-оболочка
  • Опорная оплетка
  • PUR-оболочка
  • Цвет оболочки – оранжевый (RAL 2003)
  • Арт. № 75992
  • Медные проводники, 7-проволочные
  • Изоляция жил – сшитый полиэтилен
  • черный с цифровой маркировкой 1-6 + жел.-зел.
  • Внутренняя оболочка – полиэтилен
  • Концентрический проводник из
  • медной проволоки, сечение 35 мм²
  • Оболочка – полиэтилен
  • Цвет оболочки – черный
  • С низким коэффициентом трения, устойчивый к истиранию, безгалогеновый, стойкий к УФ-излучению, маслам, гидролизу и микробам
  • Особенность:
  • При использовании четырехжильных кабелей в сети 400 Гц при передаче большой мощности возникает асимметрия напряжений и повышенные индуктивные потери.
  • Эти неблагоприятные свойства кабелей удается преодолеть путем использования семижильных кабелей. При этом жила-сердечник служит заземляющим или нулевым проводом (желто-зеленым или синим), и шесть жил одинакового сечения (черных с маркировкой) скручиваются в один слой вокруг жилы-сердечника. Две диаметрально расположенные жилы подключаются параллельно как фазный провод.
  • Продажа только через авторизованных партнеров
  • Кабели 400 Гц используются для электропитания самолетов (бортового питания), систем обработки данных, радарных станций, радиоцентров и т.п. В целях безопасности устройства обработки данных, радарные станции и системы связи подключаются кабелями на 400 Гц к источникам бесперебойного питания. Они исключают вероятность полного пропадания сетевого напряжения и сглаживают колебания частоты и напряжения.
  • Кабели предназначены для прокладки внутри помещений и на открытом воздухе
  • Область применения: убирающиеся под пол устройства размотки кабелей (барабаны), которые подвешиваются на телескопические трапы и выдвижные шарнирные кабельные кронштейны.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Арт.№

Кол-во жил x
номинальное
сечение, мм²

Внешний Ø

пр. мм

Вес меди

кг / км

Вес

пр. кг / км

AWG-номер

700573

7 x 25 + 6 x 4 x 1,0

41,0

1910,0

2140,0

4

770009

7 x 35 + 6 x 4 x 1,0

45,5

2625,0

2950,0

2

700574

7 x 50 + 6 x 4 x 1,0

51,0

3590,0

4030,0

1
