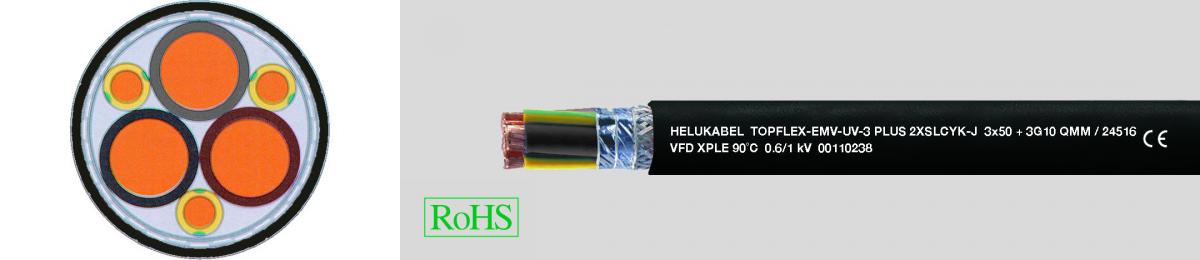

TOPFLEX®-EMV-UV-3 PLUS 2XSLCYK-J for power supply connections to frequency converters, double screened, higher current carrying capacity, 0,6/1kV, meter marking

  • Специальный кабель подключения двигателей для частотных преобразователей на основании DIN VDE 0250
  • Температурный диапазон
  • подвижно от -5 °C до +70 °C
  • стационарно от -40 °C до +70 °C
  • Допустимая температура проводника +90°C
  • Номинальное напряжение U0/U 600/1000 В
  • Максимально допустимое рабочее напряжение
  • однофазный и трехфазный переменный ток 700/1200 В постоянный ток 900/1800 В
  • Испытательное напряжение 4000 В
  • Сопротивление изоляции мин. 200 МОм x км
  • Сопротивление связи в зависимости от сечения проводника макс. 250 Ом/км
  • Минимальный радиус изгиба
  • в свободном движении:
  • до 12 мм: 10x Ø кабеля
  • >12 до 20 мм: 15x Ø кабеля
  • >20 мм: 20x Ø кабеля
  • стационарно:
  • до 12 мм: 5x Ø кабеля
  • >12 до 20 мм: 7,5x Ø кабеля
  • >20 мм: 10x Ø кабеля
  • Стойкость к радиации до 80x106 сДж/кг (до 80 Мрад)
  • Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
  • Изоляция жил из сшитого полиэтилена (XLPE)
  • Цвета жил: черный, коричневый, серый
  • Жила заземления желто-зеленая (скручены по тройкам)
  • Структура: 3+3 жилы
  • Концентрическая повивная скрутка жил
  • 1. Экран со специальной алюминиевой фольгой
  • 2. Экранирование оплеткой из луженой медной проволоки, оптимальное покрытие пр. 85 %
  • Специальная PVC-оболочка, черная (RAL 9005)
  • C разметкой метража
  • Низкая рабочая емкость
  • Малое сопротивление связи обеспечивает хорошую электромагнитную совместимость
  • Оптимальное экранирование позволяет использовать этот кабель для подключения к частотным преобразователям
  • Вариант 3 PLUS по сравнению с 4-жильными исполнениями, с точки зрения свойств ЭМС, имеет дополнительно улучшенную, симметричную 3-жильную структуру. Жила заземления располагается в незаполненном пространстве между жилами -так образуется концентрическая структура
  • Минимальное сечение, равное 0,75 мм², соответствует требованиям DIN EN 60204 ч. 1
  • Устойчив к УФ-лучам
  • Подходит для прокладки на открытом воздухе от маркоразмера 3x16+3G2,5 мм² пригоден для прокладки в земле
  • Этот экранированный кабель имеет XLPE-изоляцию, отличается малой емкостью экрана. Благодаря этому он обеспечивает низкие потери при передаче мощности по сравнению с PE-кабелями
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Испытания
  • Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
  • Соответствует требованиям к ЭМС согласно EN 55011 или DIN VDE 0875 раздел 11
  • **) Токовая нагрузка при непрерывной эксплуатации до температуры 30 °C. При температурах, превышающих это значение, действуют коэффициенты пересчета в соответствии с DIN VDE 0298 ч. 4.
  • Служит в качестве кабеля подключения и соединительного кабеля при средних механических нагрузках, при стационарной прокладке и ограниченном свободном движении.  Предназначен для сухих и влажных помещений, а также для прокладки на открытом воздухе. От от маркоразмера 3x16+3G2,5 мм² возможна прокладка в земле. Повышенная допустимая температура проводника (+90°C) позволяет ему выдерживать увеличенные токовые нагрузки по сравнению с PE-изолированными кабелями.Используется в автомобильной, пищевой отрасли, на экологически чистых производствах, в упаковочной промышленности и в станкостроении. Применяется в манипуляторах, в механизмах SIMOVERT для насосов, вентиляторов, ленточных транспортеров, систем кондиционирования воздуха и т.п. Используется во взрывоопасных зонах.
  • ЭМС = электромагнитная совместимость
  • Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обоих концах оплетки экрана.
  • CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Art.-Nr.

Aderzahl x
Nennquer-
schnitt mm²

Außen-Ø

ca. mm

Kopplungswiderstand

Strombelastbarkeit **)

mit 3 belasteten Adern

in Ampère

Cu-Zahl

kg / km

Gewicht

ca. kg / km

Preis

EUR / 100m

Cu 150,-

bei 1 MHz

Ohm/km

bei 30 MHz

Ohm/km

24508

3 x 1,5 + 3 G 0,25

9,2





23

86,0

140,0

328,00

24509

3 x 2,5 + 3 G 0,5

10,8

18

210

32

144,0

220,0

410,00

24510

3 x 4 + 3 G 0,75

12,3

11

210

42

224,0

323,0

517,00

24511

3 x 6 + 3 G 1,0

14,0

6

150

54

298,0

420,0

713,00

24512

3 x 10 + 3 G 1,5

17,6

7

180

75

491,0

615,0

936,00

24513

3 x 16 + 3 G 2,5

20,4

9

190

100

723,0

819,0

1294,00

24514

3 x 25 + 3 G 4,0

23,2

4

95

127

1138,0

1325,0

1782,00

24515

3 x 35 + 3 G 6,0

26,1

3

85

158

1535,0

1718,0

2123,00

24516

3 x 50 + 3 G 10,0

30,8

2

40

192

2208,0

2399,0

3098,00

24517

3 x 70 + 3 G 10,0

34,2

2

45

246

2871,0

3056,0

3981,00

24518

3 x 95 + 3 G 16,0

37,8

1

50

298

3953,0

4162,0

5055,00

24519

3 x 120 + 3 G 16,0

42,6





346

4836,0

5075,0

6678,00

24520

3 x 150 + 3 G 25,0

47,5





399

5412,0

6128,0

8735,00

24521

3 x 185 + 3 G 35,0

53,4





456

6969,0

7189,0

10755,00

24587

3 x 240 + 3 G 42,5

58,7





538

8540,0

9540,0

16170,00
