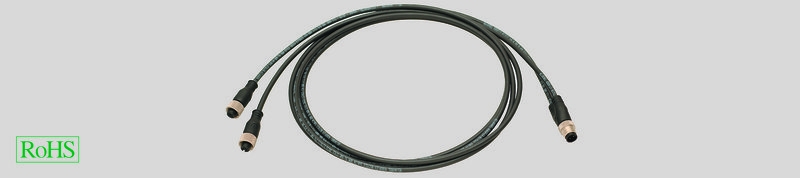

ROBOFLEX®-recycle, сдвоенный, M12 STG/M12 BUGW

  • Сертификаты:
  • Допуск UL/cUL
  • Изготовление:
  • на основании VDE
  • Температурный диапазон:
  • стационарно от -40 °C до +120 °C
  • подвижно от -30 °C до +120 °C
  • Номинальное напряжение 300 В
  • Испытательное напряжение 2000 В
  • Минимальный радиус изгиба прибл. 7,5 x Ø кабеля (для гибкого применения)
  • Скорость перемещения макс. 3,3 м/с при 5 м (длина горизонтального перемещения)
  • Ускорение макс. 5 м/с²
  • Циклы переменных изгибов и скручиваний мин. 10 млн.
  • Нагрузка при кручении +/- 360°/м
  • Конструкция (3-х контактный)
  • Медные проводники, 42 x 0,10 мм
  • Изоляция жил – полиэфирная, черн., син., коричн.
  • Повивная скрутка жил
  • Оболочка из специального компаунда
  • Стойкий к сварочным брызгам, матовый, с низким коэффициентом трения, самозатухающий и не распространяющий горение (в соответствии с VDE 0472 раздел 804 тест B, IEC 60332-1)
  • Цвет оболочки: черный
  • Внешний диаметр 4,9 +/-0,2 мм
  • Конструкция (4-х контактный)
  • Медные проводники, 42 x 0,10 мм
  • Изоляция жил – полиэфирная, черн., коричн., бел., син.
  • Жилы скручены в слои
  • Оболочка из специальной смеси
  • Стойкий к сварочным брызгам, матовый, с низким коэффициентом трения, самозатухающий и не распространяющий горение (в соответствии с VDE 0472 раздел 804 тест B, IEC 60332-1)
  • Цвет оболочки: черный
  • Внешний диаметр 4,9 +/-0,2 мм
  • Высокая маслостойкость в соотв. с VDE 0473 ч. 811-2-1
  • Высокая стойкость к кислотам, щелочам и растворителям
  • Несшитый
  • Стойкий к сварочным брызгам
  • Пригоден для переработки
  • Безгалогеновый
  • Не содержит силикона и кадмия
  • Не содержит веществ, разрушающих лакокрасочные покрытия
  • Выдерживает очень высокие механические нагрузки
  • Стойкий к истиранию
  • Износостойкий
  • Особо гибкий
  • Устойчивый к УФ-излучению
  • Соответствует ROHS
  • Соответствует CE
  • * Сдвоенные кабели с кабелем датчика ROBOFLEX®-recycle с M12 на M8, а также другие длины и конфигурации поставляются по запросу.
  • Кабели с этим новым материалом оболочки отвечают требованиям к высоким механическим нагрузкам, истиранию, скручиванию, обладают устойчивостью к порезам и задирам, переменным изгибам и маслам. Используются в оборудовании автоматизации, машино- и приборостроении, производстве инструментов для перемещения и сварки, монтажной техники и манипуляторов, в сварочных роботах, станках и сталелитейном производстве.
  • Абсолютно новым свойством этого кабеля является стойкость к сварочным брызгам.
  • Разработанный нами новый несшитый термопластичный эластомер пригоден для полной переработки.
  • В отличие от него, стандартные сшитые термопластичные эластомеры не допускают переработки и являются источником немалой экологической нагрузки.
  • Это может представлять особый интерес для заказчиков, имеющих сертифицированную систему экологического менеджмента по DIN EN ISO14001 и поэтому придающих большое значение использованию материалов, которые допускают переработку.
  • Существенно больший срок службы, по сравнению с представленными на рынке кабелями, благодаря сверхгибкому применению, например, для роботов (скручивание) и в буксируемых цепях (динамическая нагрузка).

ROBOFLEX®-recycle, сдвоенный, M12 STG/M12 BUGW

Артикул №

Тип кабеля
/ сечение
мм²

Длина

m

Тип штекера

Вес меди

кг / 1000 шт.











671110

ROBOFLEX-recycle   3 x 0,34

1,5

Stecker gerade / 2 Buchsen gewinkelt

29,4

-





671111

ROBOFLEX-recycle   3 x 0,34

3,0

Stecker gerade / 2 Buchsen gewinkelt

58,8

-





671112

ROBOFLEX-recycle   3 x 0,34

5,0

Stecker gerade / 2 Buchsen gewinkelt

98,0

-





671113

ROBOFLEX-recycle   3 x 0,34

10,0

Stecker gerade / 2 Buchsen gewinkelt

196,0

-





671114

ROBOFLEX-recycle   4 x 0,34

1,5

Stecker gerade / 2 Buchsen gewinkelt

39,4

-





671115

ROBOFLEX-recycle   4 x 0,34

3,0

Stecker gerade / 2 Buchsen gewinkelt

78,6

-





671116

ROBOFLEX-recycle   4 x 0,34

5,0

Stecker gerade / 2 Buchsen gewinkelt

131,0

-





671117

ROBOFLEX-recycle   4 x 0,34

10,0

Stecker gerade / 2 Buchsen gewinkelt

262,0

-
