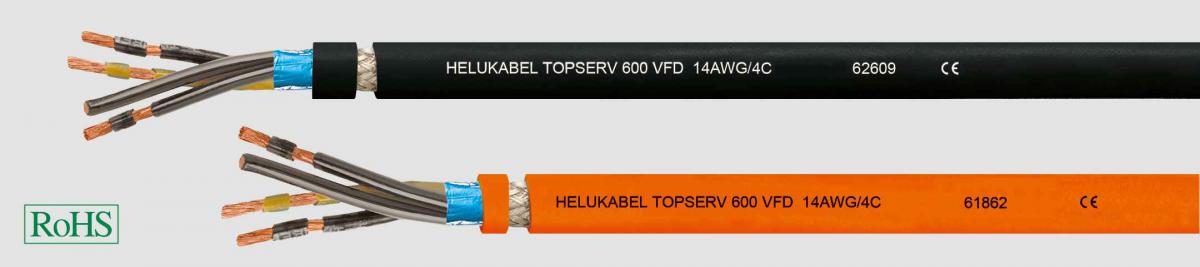

TOPSERV® 600 VFD ЧЁРНЫЙ ЭМС, гибкий кабель для питания электродвигателей, маслостойкий, NFPA 79 Edition 2007

  • Силовой TPE-кабель для двигателей в соответствии с UL 1277 и UL 2277
  • Температурный диапазон от -25°C до +90°C
  • Номинальное напряжение
  • TC 600 В
  • WTTC 1000 В
  • Испытательное напряжение 4000 В
  • Минимальный радиус изгиба
  • подвижно 5xØ кабеля
  • постоянно подвижно 7,5хØ кабеля
  • Сопротивление связи макс. 250 Ом/км
  • Медные лужёные тонкопроволочные проводники, размеры в соответствии с AWG
  • Специальная PVC-изоляция жил с прозрачной нейлоновой скин-оболочкой
  • Чёрные жилы с цифровой маркировкой белого цвета
  • Жёлто-зеленая жила заземления во внешнем повиве
  • Повивная скрутка жил с оптимальным шагом
  • Обмотка из флиса
  • 1. экран в виде плёнки из специального алюминия
  • 2. экран в виде оплётки из лужёных медных проводов, оптимальное покрытие пр. 85%
  • Текстильный разделитель
  • Специальная внешняя TPE-оболочка
  • Цвет оболочки - чёрный (RAL 9005) или оранжевый (RAL 2003)
  • Разметка метража в футах
  • Самозатухающий и не распространяющий горение в соответствии с CSA FT4
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
  • Устойчив к УФ-излучению
  • Испытания
  • UL:
  • TC-ER, WTTC 1000 В, MTW, NFPA 79 2012, UL 1277, PLTC-ER (AWG 18 - AWG 12), ITC-ER (AWG 18 - AWG 12) OIL RES I & II, 90° C в сухой среде / 75° C во влажной среде, Cold Bend Test -40°C
  • CSA:
  • c (UL) CIC-TC FT4,
  • AWM I/II A/B FT4
  • VFD = Variable Frequency Drive
  • Гибкий силовой кабель для современных серводвигателей; двойное экранирование посредством плёнки из специального алюминия (100% покрытие) и лужёной медной оплётки (пр. 85% покрытие) обеспечивает хорошую защиту от электрических токов помех и возникающих в результате них перебоев в работе. Согл. NFPA 79 2007 допущен для открытой, незащищённой прокладки как в кабельных лотках, так и в промышленных установках. Специальная TPE-оболочка обладает хорошей стойкостью к маслам, хладагентам и растворителям и поэтому идеально подходит для промышленного применения при открытой прокладке, прокладки в трубах и земле.
  • ЭМС= Электромагнитная совместимость.
  • Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обеих концах оплетки экрана.
  • CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG



Art.-Nr.

Aderzahl x

Nennquer-

schnitt mm²

AWG-Nr.

Außen ø

ca. mm

Cu-Zahl

kg / km

Gewicht

ca. kg / km

Preis

EUR / 100m

Cu 150,-

62607

2 x 1

18

8,6

50,0

151,0

a. A.
