- Температурный диапазон
- подвижно от -40 °C до +90 °C
- стационарно от -40 °C до +90 °C
- в соотв. с UL до +80 °C
- Рабочая температура на проводнике макс. +90 °C
- Номинальное напряжение
- VDE U0/U 0,6/1 кВ,
- UL 1000 В
- Испытательное напряжение
- жила/жила 4000 В
- жила/экран 2000 В
- Минимальный радиус изгиба
- подвижно 8xØ кабеля
- стационарно 4xØ кабеля
- Применение со скручивающей нагрузкой до +/-150° на 1 м
- Сертификаты
- Singlecore UL-Style 10553 (одножильн)
- Multicore UL-Style 20234 (многожильн)
- cRUus
- Не распространяющий горение
- FT 4
- IEC 60332-3-24
- UL 758
- Безгалогеновый
- IEC 60754-1
- Плотность дыма
- IEC 61034-1+2
- Тест на маслостойкость
- Испытан в соответствии с oil res II
- Сертификат WTTC на этапе подготовки
- Специальные медные проводники в соответствии с IEC 60228
- Специальная изоляция жил
- Цвет жил – черный JZ с цифровой маркировкой + жел.-зел.
- или цветовой код DIN 47100
- Жилы скручены
- Специальная SSH-смесь для оболочки
- Цвет оболочки – черный
- Безгалогеновый
- Устойчивый к истиранию
- С низким коэффициентом трения
- Улучшенные защитные свойства для нераспространения горения
- Испытан на скручивание
- Пригоден для прибрежной зоны
- Предельно маслостойкий
- Устойчивый к УФ-излучению
- Применяется в различных климатических условиях
- Создан в исполнении CCV - для холодного климата
- Легко оснащается разъемами
- Сечения, артикулы и цены готовятся индивидуально по запросу.
- Допустимое пиковое напряжение
- • Постоянный ток
- жила/жила 1,8 кВ
- жила/земля 0,9 кВ
- • Переменный ток жила/земля 0,7 кВ
- • Трехфазная сеть жила/жила 1,2 кВ

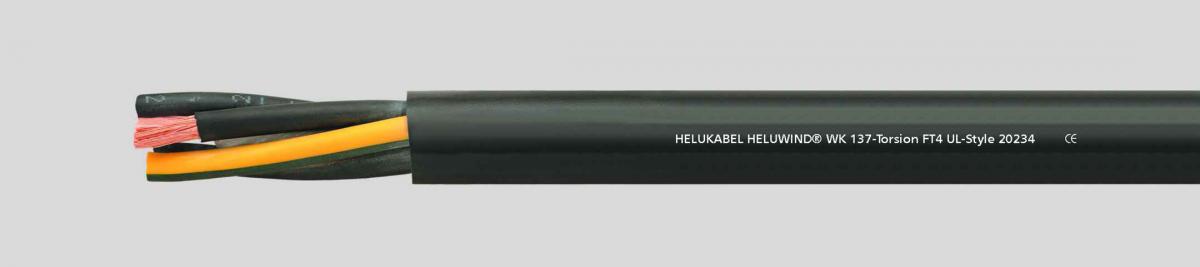

- Кабель WK 137 предназначен для гибкого применения в ветросиловых установках. Уровень напряжения для всех размеров соответствует 0,6/1 кВ, поэтому такие кабели могут также прокладываться параллельно с соблюдением стандарта UL. Пространственное разделение кабельных линий больше не требуется. Кроме того, данный кабель отвечает требованиям испытания CSA на огнестойкость FT4 и благодаря чрезвычайно стойкой оболочке и безгалогеновому составу идеально подходит для использования в прибрежных ветросиловых установках. Серия WK успешно прошла испытания с более чем 18 000 циклов скручивания и поэтому обеспечивает функциональную надежность, которая действует намного дольше срока службы ветросиловой установки. Преимущества WK 137-T FT4 по сравнению с H07BN4-F:
- не распространяющий горение в соответствии с IEC 60332-3-24 и FT4
- повышенная стойкость к истиранию
- CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
|
Арт.№ |
Кол-во жил x |
Внешний Ø пр. мм |
Вес меди кг / км |
Вес пр. кг / км |
AWG-номер |
|---|---|---|---|---|---|
|
705741 |
3 G 0,75 |
7,1 |
22,0 |
88,0 |
19 |
|
705742 |
5 G 0,75 |
8,6 |
36,0 |
122,0 |
19 |
|
705743 |
7 G 0,75 |
10,0 |
51,0 |
170,0 |
19 |
|
705744 |
12 G 0,75 |
11,8 |
87,0 |
220,0 |
19 |
|
705745 |
18 G 0,75 |
13,9 |
130,0 |
310,0 |
19 |
|
705719 |
3 G 1 |
7,8 |
49,0 |
133,0 |
18 |
|
705746 |
5 G 1 |
9,0 |
48,0 |
110,0 |
18 |
|
705747 |
7 G 1 |
10,5 |
68,0 |
140,0 |
18 |
|
705748 |
12 G 1 |
13,2 |
116,0 |
240,0 |
18 |
|
705749 |
18 G 1 |
15,1 |
173,0 |
360,0 |
18 |
|
705720 |
3 G 1,5 |
8,4 |
44,0 |
113,5 |
16 |
|
705721 |
4 G 1,5 |
9,1 |
58,0 |
139,8 |
16 |
|
705722 |
5 G 1,5 |
9,9 |
72,0 |
166,5 |
16 |
|
705723 |
7 G 1,5 |
11,5 |
101,0 |
235,2 |
16 |
|
705724 |
12 G 1,5 |
14,3 |
173,0 |
360,0 |
16 |
|
705725 |
18 G 1,5 |
16,8 |
260,0 |
524,6 |
16 |
|
705726 |
3 G 2,5 |
9,3 |
72,0 |
151,4 |
14 |
|
705727 |
5 G 2,5 |
11,1 |
120,0 |
227,6 |
14 |
|
705750 |
7 G 2,5 |
14,4 |
168,0 |
360,0 |
14 |
|
705751 |
3 G 4 |
10,8 |
116,0 |
222,0 |
12 |
|
705752 |
5 G 4 |
13,6 |
237,4 |
382,0 |
12 |
|
705753 |
7 G 4 |
15,9 |
269,0 |
530,0 |
12 |
|
705754 |
3 G 6 |
13,1 |
173,0 |
340,0 |
10 |
|
705728 |
4 G 6 |
14,6 |
231,0 |
460,0 |
10 |
|
705729 |
5 G 6 |
16,3 |
288,0 |
508,6 |
10 |
|
705755 |
7 G 6 |
19,6 |
404,0 |
780,0 |
10 |
|
705730 |
4 G 10 |
17,4 |
384,0 |
670,0 |
8 |
|
705756 |
5 G 10 |
20,9 |
480,0 |
893,6 |
8 |
|
705757 |
4 G 16 |
20,7 |
615,0 |
1000,0 |
6 |
|
705731 |
5 G 16 |
25,8 |
768,0 |
1390,0 |
6 |
|
705732 |
4 G 25 |
26,2 |
960,0 |
1556,6 |
4 |
|
705758 |
5 G 25 |
28,2 |
1200,0 |
1900,0 |
4 |
|
705759 |
4 G 35 |
31,0 |
1344,0 |
2234,6 |
2 |
|
705733 |
5 G 35 |
34,7 |
1680,0 |
2747,3 |
2 |
