DataSheet:
- Кабель со специальной PUR-оболочкой в соответствии с UL CSA AWM I/II A/B тип 20939 (материал оболочки) и CSA
- Температурный диапазон
- подвижно от -5°C до +80°C
- стационарно от -40°C до +80°C
- Номинальное напряжение UL/CSA 600 В
- Испытательное напряжение 3000 В
- Напряжение пробоя мин. 6000 В
- Сопротивление изоляции мин. 20 МОм x км
- Минимальный радиус изгиба
- подвижно 7,5x Ø кабеля
- стационарно 4x Ø кабеля
- Стойкость к радиации до 100x106 сДж/кг (до 100 Мрад)
- Жилы из тонких медных проволок
- в соответствии с DIN VDE 0295 кл. 0,5,
- BS 6360 кл. 0,5 и IEC 60228 кл. 5
- Изоляция жил из специального PVC, TI3 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3 и UL-станд. 10012

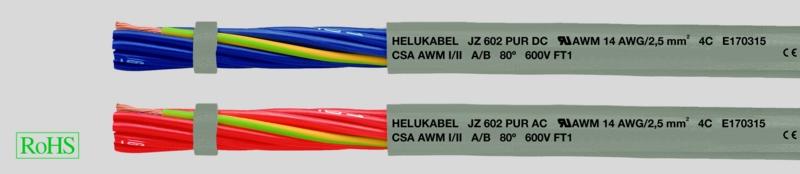

- Синие (DC) или красные (AC) жилы с цифровой маркировкой белого цвета
- Желто-зеленая жила заземления
- Повивная скрутка жил с оптимальным шагом
- Внешняя оболочка из специального цельного полиуретана
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- Устойчив к минеральным, синтетическим маслам, хладагентам, УФ-лучам, кислороду, озону, гидролизу и микробам
- Высокая стойкость к истиранию
- Устойчив к порезам и разрывам
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
- G = с желто-зеленой жилой заземления
- DC = синие жилы
- AC = красные жилы
- Подходит для применения на автоматических поточных линиях, в металлообрабатывающих станках, транспортёрах и конвейерах, а также в производственном оборудовании автомобильной промышленности, при средних механических напряжениях для гибкой прокладки при свободном перемещении без растягивающего усилия и без принудительно направляемого движения. Данный кабель управления одобрен UL и CSA. Предназначен для экспорта.
- CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
JZ-602 PUR AC (красные жилы)
Арт.№ |
Кол-во жил x
|
AWG-номер |
Внешний Øпр. мм |
Вес медикг / км |
Веспр. кг / км |
|
|---|---|---|---|---|---|---|
|
12826 |
3 G 1 |
18 |
6,6 |
27,0 |
68,0 |
|
|
12827 |
4 G 1 |
18 |
7,2 |
38,0 |
79,0 |
|
|
12828 |
5 G 1 |
18 |
7,8 |
48,0 |
97,0 |
|
|
12829 |
7 G 1 |
18 |
9,1 |
67,0 |
141,0 |
|
|
12830 |
12 G 1 |
18 |
11,7 |
115,0 |
211,0 |
|
|
12831 |
18 G 1 |
18 |
14,0 |
173,0 |
284,0 |
|
|
12832 |
25 G 1 |
18 |
17,0 |
240,0 |
394,0 |
|
|
12833 |
3 G 1,5 |
16 |
7,4 |
44,0 |
96,0 |
|
|
12834 |
4 G 1,5 |
16 |
8,0 |
58,0 |
117,0 |
|
|
12835 |
5 G 1,5 |
16 |
8,6 |
72,0 |
140,0 |
|
|
12836 |
7 G 1,5 |
16 |
10,5 |
101,0 |
186,0 |
|
|
12837 |
12 G 1,5 |
16 |
13,3 |
173,0 |
319,0 |
|
|
12838 |
18 G 1,5 |
16 |
15,7 |
260,0 |
451,0 |
|
|
12839 |
25 G 1,5 |
16 |
18,8 |
360,0 |
625,0 |
|
|
12840 |
3 G 2,5 |
14 |
8,6 |
72,0 |
143,0 |
|
|
12841 |
4 G 2,5 |
14 |
10,0 |
96,0 |
185,0 |
|
|
12842 |
5 G 2,5 |
14 |
10,8 |
120,0 |
221,0 |
|
|
12843 |
7 G 2,5 |
14 |
13,0 |
168,0 |
293,0 |
|
|
12844 |
12 G 2,5 |
14 |
16,6 |
288,0 |
563,0 |
|
|
12845 |
18 G 2,5 |
14 |
19,5 |
432,0 |
854,0 |
|
|
12846 |
25 G 2,5 |
14 |
23,8 |
600,0 |
1188,0 |
|
